Zephyr 架构详解：从一张分层图到源码级理解（保姆级 + 对比 FreeRTOS）

本文是「Zephyr 内核从入门到精通」系列第 02 篇。上一篇讲了选型（为什么用了 FreeRTOS 还要学 Zephyr），这一篇把 Zephyr 的整体架构讲透——不仅讲"是什么"，更讲"为什么这么设计"“底层怎么落地”“读源码从哪看”。

目录

• 一、为什么"架构"是 Zephyr 最该先啃的硬骨头
• 二、分层架构：四层的职责边界
• 三、解耦哲学：Devicetree / Kconfig / 源码三维正交分离
• 四、构建系统：配置如何"编译期固化"成固件
• 五、设备驱动模型：Zephyr 最精妙的设计
• 六、子系统生态：为什么叫"面向产品的 OS"
• 七、源码阅读路线图
• 八、总结

---

一、为什么"架构"是 Zephyr 最该先啃的硬骨头

很多人学 Zephyr 是这样的：跟着教程跑通 blinky → 复制粘贴改 Devicetree → 项目能跑就行 → 遇到问题就懵。

根本原因是跳过了架构。Zephyr 和 FreeRTOS 最大的不同，不在某个 API，而在于它是一套有强烈设计主张的系统工程。不理解它的分层和解耦哲学，你写出来的代码永远是"能跑但说不清为什么能跑"。

所以这篇我们不急着写代码，先把骨架立起来，按这个路径展开：分层架构 → 解耦哲学 → 构建系统 → 驱动模型 → 子系统生态 → 源码路线图。

---

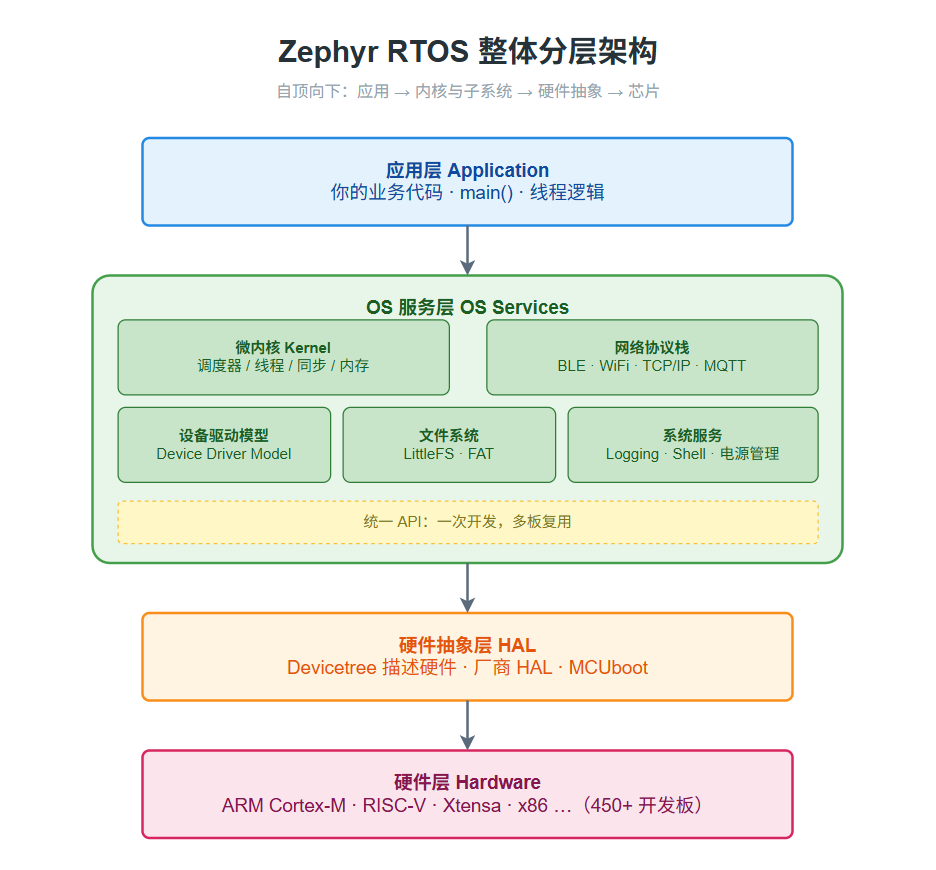

二、分层架构：四层的职责边界

Zephyr 自顶向下分四层，但真正的关键是搞清楚"每一层不该做什么"——边界比内容更重要。

2.1 应用层（Application）

你的业务代码。铁律：应用层不应该出现任何寄存器地址、引脚号、芯片型号。 它只通过 Zephyr 的公共 API 工作。

判断你的应用层写得是否"正宗"，有个简单标准：把这份代码原封不动拷到另一块板子，配上对应的 Devicetree，它应该能编译通过。 如果不能，说明你把硬件细节泄漏到应用层了。

2.2 OS 服务层（OS Services）

这是 Zephyr 的主体，内部又分两块：

(a) 微内核 Kernel —— 源码主要在 kernel/ 目录：

• 调度器（kernel/sched.c）：多优先级、抢占式 + 协作式混合
• 线程管理（kernel/thread.c）：线程的创建、生命周期、栈管理
• 同步原语：信号量（sem.c）、互斥量（mutex.c）、消息队列（msg_q.c）、管道、邮箱、条件变量
• 内存管理：堆（k_heap）、内存槽（k_mem_slab）、内存池
• 时间管理：系统时钟、定时器、超时（timeout.c）

(b) 子系统 Subsystems —— 源码主要在 subsys/ 和 drivers/：

网络（subsys/net）、蓝牙（subsys/bluetooth）、文件系统（subsys/fs）、日志（subsys/logging）、Shell（subsys/shell）、电源管理（subsys/pm）、Settings（subsys/settings）等等。

💡 进阶提示：Kernel 和 Subsystem 的边界，体现在它们对"实时性"的承诺不同。Kernel 的同步原语是确定性的（O(1) 调度、优先级继承的互斥量）；而很多 Subsystem（如网络栈）是"尽力而为"的。做硬实时设计时，这个边界要刻在脑子里。

2.3 硬件抽象层（HAL）

包含三类东西，初学者容易混淆：

名称	作用	谁提供
Devicetree	描述"硬件长什么样"	Zephyr + 板厂
厂商 HAL（hal_xxx 模块）	寄存器级操作封装	芯片原厂（ST、Nordic 等）
Arch 层（arch/）	CPU 架构相关（上下文切换、中断向量）	Zephyr

注意：Zephyr 的"驱动"和"厂商 HAL"是两回事。Zephyr 驱动（drivers/）调用厂商 HAL 来实现统一接口。这层"夹心"设计后面第五节细讲。

2.4 硬件层（Hardware）

ARM Cortex-M/A/R、RISC-V、Xtensa、ARC、SPARC、x86……架构相关代码集中在 arch/，每个架构一个子目录。这也是为什么 Zephyr 能号称支持 450+ 开发板——架构差异被收敛在了 arch/ 这一层。

---

三、解耦哲学：三维正交分离

这是 Zephyr 架构的灵魂。理解了它，你就理解了 Zephyr 的一切设计取舍。

Zephyr 把一个嵌入式工程拆成三个正交（互不干扰）的维度：

硬件描述（Devicetree）  ——  回答"硬件长什么样、怎么连"
功能裁剪（Kconfig）      ——  回答"这次启用哪些功能"
业务逻辑（C 源码）       ——  回答"程序要做什么"

3.1 对比 FreeRTOS：耦合 vs 解耦

FreeRTOS 工程里，这三件事是揉在一起的。看一段典型的 FreeRTOS 风格点灯：

/* FreeRTOS / 裸机风格：三个维度全耦合在代码里 */
#define LED_GPIO_PORT   GPIOA          // 硬件描述泄漏进代码
#define LED_GPIO_PIN    GPIO_PIN_5     // 硬件描述泄漏进代码
void led_task(void *arg) {
    __HAL_RCC_GPIOA_CLK_ENABLE();      // 寄存器级操作泄漏进业务
    /* ...初始化... */
    for (;;) {
        HAL_GPIO_TogglePin(LED_GPIO_PORT, LED_GPIO_PIN);
        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

换一块板子，GPIOA/PIN_5 全要改，时钟使能也要改。硬件、功能、逻辑三者死死绑在一起。

3.2 Zephyr 的写法

同样的功能，Zephyr 这样拆：

Devicetree（boards/xxx.dts 或 app.overlay）—— 描述硬件：

/ {
    aliases {
        led0 = &my_led;
    };
    leds {
        compatible = "gpio-leds";
        my_led: led_0 {
            gpios = <&gpioa 5 GPIO_ACTIVE_HIGH>;  // 引脚信息在这里
            label = "User LED";
        };
    };
};

Kconfig（prj.conf）—— 裁剪功能：

CONFIG_GPIO=y          # 启用 GPIO 子系统
CONFIG_LOG=y           # 顺手开个日志

业务代码（src/main.c）—— 只写逻辑：

#include <zephyr/kernel.h>
#include <zephyr/drivers/gpio.h>
/* 从 Devicetree 拿到 led0，代码里没有任何引脚号 */
static const struct gpio_dt_spec led =
        GPIO_DT_SPEC_GET(DT_ALIAS(led0), gpios);
int main(void)
{
    if (!gpio_is_ready_dt(&led)) {
        return -1;
    }
    gpio_pin_configure_dt(&led, GPIO_OUTPUT_ACTIVE);
    while (1) {
        gpio_pin_toggle_dt(&led);
        k_msleep(500);
    }
    return 0;
}

对比的杀伤力在哪？ 这份 main.c 在 STM32、nRF52、ESP32、RISC-V 板子上完全不用改。换板子时你只需要提供一份对应的 .overlay，把 led0 这个别名指向新板子的引脚。

这就是"一次开发、多板复用"的架构级保证——不是靠程序员自觉，而是靠架构强制。

💡 深挖：GPIO_DT_SPEC_GET 是个宏，它在编译期把 Devicetree 里的引脚信息展开成一个 struct gpio_dt_spec 常量结构体。也就是说，运行时没有任何"解析设备树"的开销——所有解析都发生在编译期。这点和 Linux 的运行时设备树解析完全不同，是 Zephyr 针对 MCU 资源受限场景做的关键取舍。

---

四、构建系统：配置如何"编译期固化"

理解了三维解耦，构建流程就是水到渠成的事。但魔鬼在细节里，我们逐步看。

4.1 West：元工具

west 是 Zephyr 的顶层工具，干两件事：

1. 多仓库管理：Zephyr 工程不是一个 git 仓库，而是「主仓 + 一堆模块仓（HAL、协议栈、第三方库）」。west.yml 这个 manifest 文件描述了它们的版本和依赖，west update 帮你拉齐。
2. 命令封装：west build / west flash / west debug 底层调的是 CMake、Ninja、烧录器，west 把它们统一成一致的命令。

4.2 编译期生成：autoconf.h 和 devicetree_generated.h

这是整个构建系统最值得理解的一环：

• Kconfig → autoconf.h：构建时，Kconfig 系统读取 prj.conf + 各级默认值，生成 build/zephyr/include/generated/autoconf.h。你写的 CONFIG_GPIO=y 在这里变成 #define CONFIG_GPIO 1。
• Devicetree → devicetree_generated.h：DT 编译器（gen_defines.py）把 .dts + .dtsi + .overlay 合并、展开、校验后，生成一个巨大的头文件，里面是一堆 DT_* 宏。

关键结论：配置是编译期生效的，不是运行时。 带来两个直接好处：

1. 极致裁剪：没启用的功能（CONFIG_xxx=n）相关代码根本不会被编译进固件。这让 Zephyr 能塞进几十 KB Flash 的 MCU，同时又保留了大型 OS 的功能丰富度。
2. 零运行时开销：DT 信息在编译期就成了常量，运行时不需要解析器，省 RAM 省 CPU。

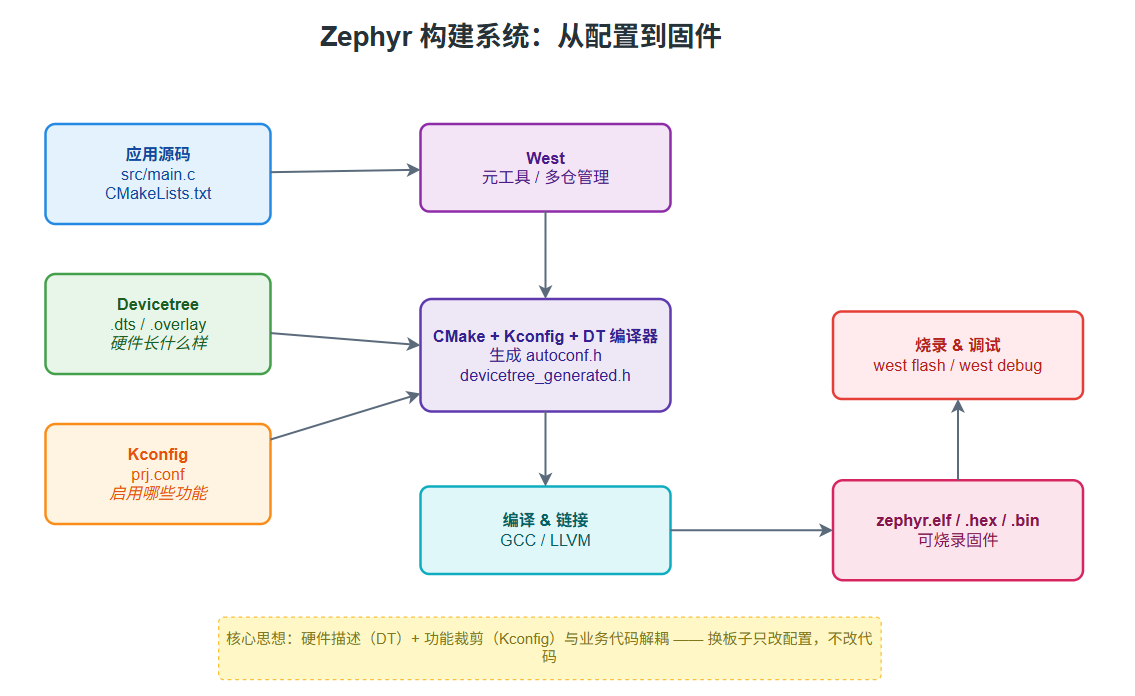

4.3 完整流水线

源码 + Devicetree + Kconfig
        │
        ▼
   west（驱动 CMake）
        │
        ▼
  生成 autoconf.h / devicetree_generated.h
        │
        ▼
   GCC/LLVM 编译链接
        │
        ▼
  zephyr.elf / .hex / .bin
        │
        ▼
   west flash / west debug

💡 避坑：90% 的"我改了 prj.conf 没生效"问题，都是因为没有重新生成 CMake 缓存。改 Kconfig 或 DT 后，必要时加 -p always（pristine 全新构建）：west build -p always -b <board>。记住这条能省你几个小时。

---

五、设备驱动模型：Zephyr 最精妙的设计

如果只让我选一个"最能体现 Zephyr 架构水平"的部分，我会选设备驱动模型。它解决的核心问题是：如何让上层代码用同一套 API 操作不同厂商、不同型号的同类外设。

5.1 三层"夹心"结构

应用代码
   │  调用统一 API：gpio_pin_set_dt() / i2c_write()
   ▼
设备驱动 API 层（定义 struct gpio_driver_api 函数指针表）
   │  通过函数指针表分发
   ▼
具体驱动实现（drivers/gpio/gpio_stm32.c / gpio_nrfx.c ...）
   │  调用
   ▼
厂商 HAL（hal_stm32 / hal_nordic）→ 寄存器

中间这层"驱动 API"是关键。它定义了一组函数指针表（如 struct gpio_driver_api），每个具体驱动（STM32 的、Nordic 的）都填充这张表。应用调用 gpio_pin_configure() 时，Zephyr 通过设备实例找到对应的 api 表，再分发到具体实现。

这本质上是用 C 实现了面向对象的多态——和 Linux 字符设备的 file_operations 思路异曲同工。

5.2 设备实例与 Devicetree 的绑定

每个驱动通过 DEVICE_DT_INST_DEFINE() 宏，把自己和 Devicetree 中的节点（通过 compatible 属性匹配）绑定，在编译期生成一个 struct device 实例，并放进一个可迭代的链接段（iterable section）里。系统启动时，内核按初始化级别与优先级（PRE_KERNEL_1 / PRE_KERNEL_2 / POST_KERNEL 等）依次调用这些设备的 init 函数。

💡 深挖：这套机制叫 Device Driver Model，它和 Devicetree、Kconfig 三者共同构成了 Zephyr 的"硬件抽象铁三角"。后续《Zephyr 驱动模型》《Devicetree 绑定》两篇会拆到源码级，这里先建立整体认知。

---

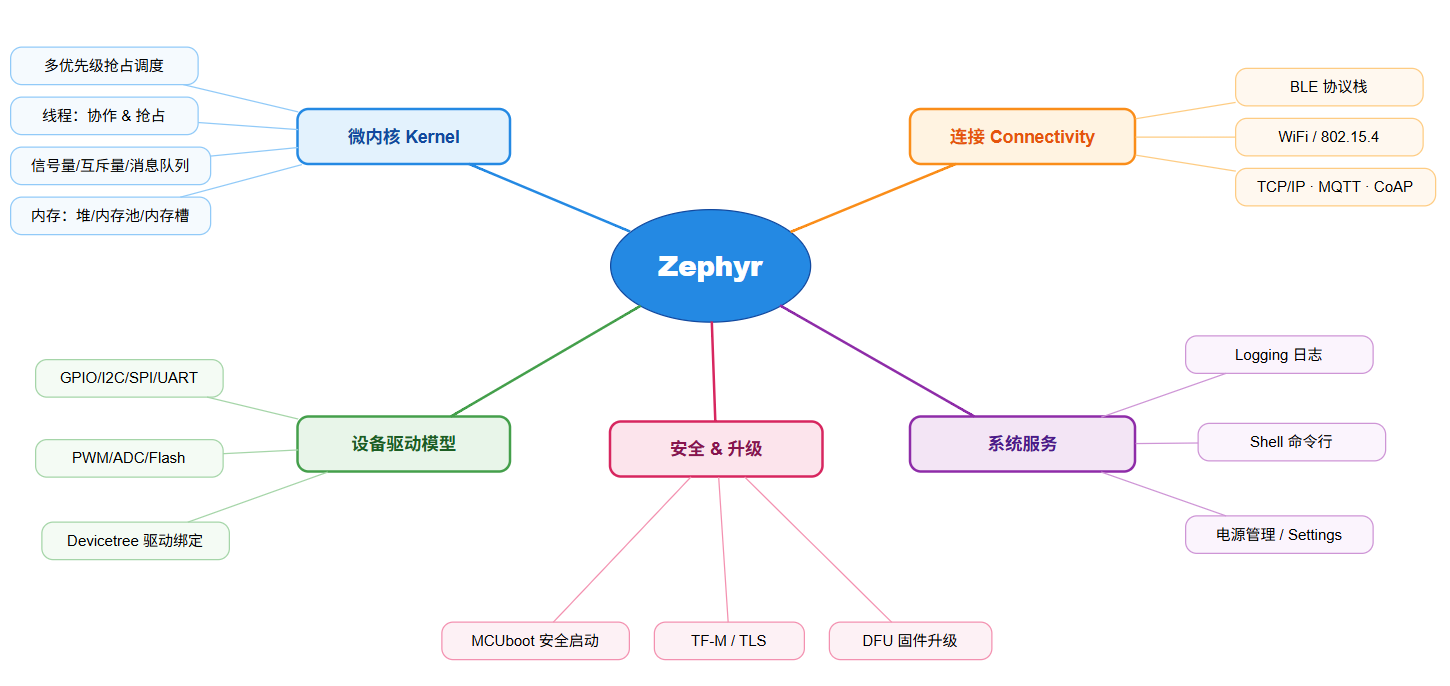

六、子系统生态：为什么叫"面向产品的 OS"

到这里你应该明白了：Zephyr 的内核其实不算它最大的卖点（论极致轻量，FreeRTOS、RT-Thread 都很能打）。它真正的护城河是开箱即用、且经过认证/测试的子系统全家桶。

举个产品化的例子——做一个「BLE + OTA 升级」的产品：

需求	FreeRTOS 路线	Zephyr 路线
BLE 协议栈	自己集成厂商栈，处理兼容性	内置认证过的 BLE host，CONFIG_BT=y
OTA 升级	自己设计升级流程、双 bank、回滚	MCUboot + DFU 子系统，配置即用
安全启动	自己实现签名校验	MCUboot 签名验证
日志/调试	自己写 printf 重定向	CONFIG_LOG=y，分级日志 + 多后端
命令行调试	自己写串口命令解析	CONFIG_SHELL=y，开箱即用

差距一目了然。Zephyr 把"做一个真实产品需要的非功能性需求"在架构层面就准备好了。这就是"面向产品"的含义。

当然，Zephyr 也有代价：学习曲线更陡（DT/Kconfig/West 三套要重学）、工程更"重"、中文资料偏少。务实的结论是：简单的一次性小项目 FreeRTOS 依然香；需要长期维护、多板适配、带连接和安全的产品，Zephyr 的架构优势会随项目变大越来越明显。

---

七、源码阅读路线图

很多人想读 Zephyr 源码但不知从哪下手。给你一条循序渐进的路线：

第一站 · 理解启动流程

• arch/<你的架构>/core/ —— 复位向量、z_arm_reset 等
• kernel/init.c —— z_cstart()，内核的"main 之前"，看设备初始化、内核对象初始化的顺序

第二站 · 理解 Devicetree 如何落地

• 编译一次工程，去 build/zephyr/include/generated/ 看 devicetree_generated.h，对照你的 .dts，理解宏是怎么展开的
• include/zephyr/devicetree.h —— DT_* 宏的定义

第三站 · 理解设备驱动模型

• include/zephyr/device.h —— struct device、DEVICE_DT_INST_DEFINE
• 挑一个简单驱动通读，推荐 drivers/gpio/gpio_<你的芯片>.c

第四站 · 理解内核调度

• kernel/sched.c —— 调度核心（这部分留到《Zephyr 调度器》专篇深挖）

建议配合本专栏后续的《Zephyr 内核架构》《Zephyr 驱动模型》《Devicetree 绑定》三篇一起看，源码 + 讲解效率最高。

---

八、总结

1. 四层分层：应用 / OS 服务 / HAL / 硬件，重点是理解每层的职责边界；
2. 三维解耦：Devicetree（硬件）+ Kconfig（功能）+ 源码（逻辑）正交分离，是"换板不改码"的架构级保证；
3. 编译期固化：配置在编译期变成 C 宏，带来极致裁剪和零运行时开销；
4. 驱动模型：用 C 函数指针表实现多态，配合 Devicetree 绑定，是 Zephyr 抽象能力的核心；
5. 子系统生态：内置认证过的连接/安全/升级能力，让它成为"面向产品的 OS"。

把这五点想透，你看 Zephyr 工程的眼光就和昨天不一样了。

---

下一篇《Zephyr 开发环境搭建》，从零安装 West + SDK，把第一个程序烧进真实硬件，并讲清每一步背后发生了什么。
