Sensor 曝光与增益：AE 收敛速度才是硬功夫

Sensor 曝光与增益：AE 收敛速度才是硬功夫

曝光控制的门槛不在"卷帘还是全局"，也不在"先模拟后数字"这些基础概念上。这是任何一个 datasheet 前五页都有的东西。

真正让 AE 难调的，是下面这些事。

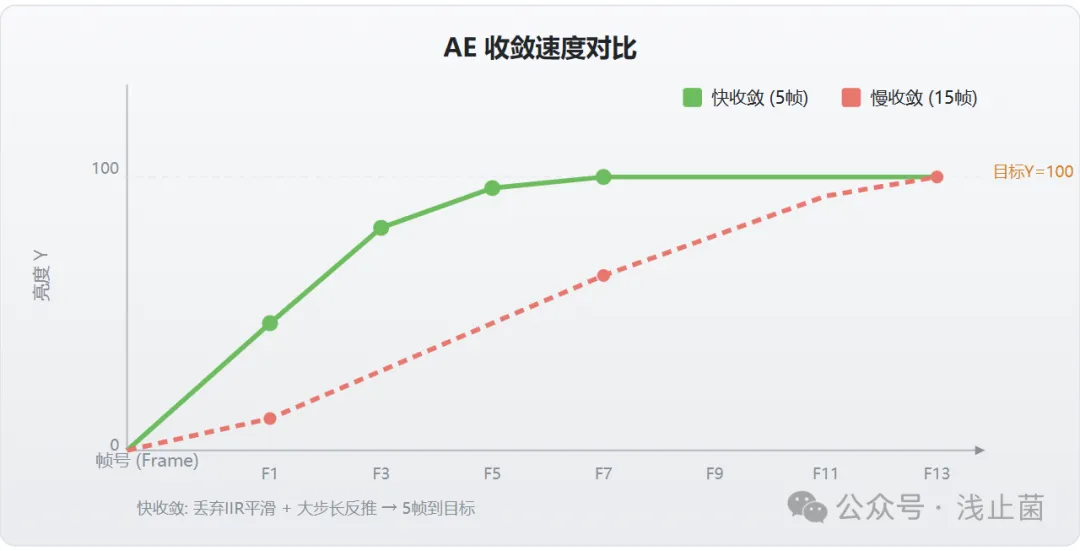

AE 收敛速度：几帧能稳住？

按一下复位键，画面从全黑到正常亮度，需要几帧？

很多 Sensor 的 AE 默认算法能做到 15-20 帧收敛，但实际产品要求是 5-8 帧以内。因为安防摄像头在云台转动的时候，场景每转一个角度就全变了。如果 AE 收敛要半秒钟，画面就会不停地一明一暗地"呼吸"，用户体验极差。

加速收敛的核心手段是：

• 丢掉统计平滑 — AE 统计量不做 IIR 滤波，直接用当前帧直方图算增益
• 大步长试探 — 第一帧先直接用目标亮度反推增益，不一点一点调
• 冻结无效调节 — 如果场景在剧烈变化（运动检测触发），AE 直接锁定不动

每一步都是取舍：丢掉平滑意味着画面会有闪烁，大步长可能导致过头再回调。

权重分布：画面中间亮，四角黑，怎么算平均？

AE 的目标是让画面平均亮度到 80-120（8bit），但"平均"两个字没那么简单。

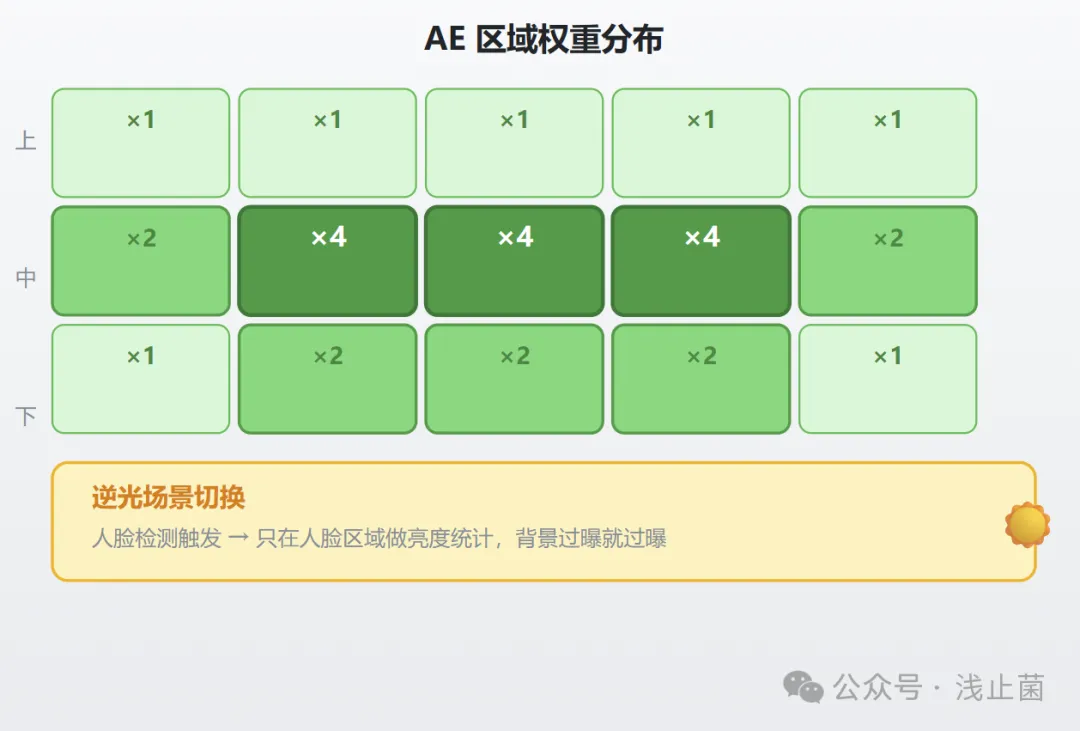

全屏平均的问题是：天空占上半画面、地面占下半，平均亮度刚好合适但天空过曝了。实际产品用区域加权平均：

这套权重在逆光场景下就不够用了。逆光时人物站在窗前，人脸暗、窗外亮，中央加权算出来的平均还是偏亮，人脸依旧欠曝。

应对办法是切到人脸检测触发 AE：检测到人脸后只做人脸区域的亮度统计，人脸亮了，背景过曝就过曝。安防场景下，能看清人脸比能看清背景重要得多。

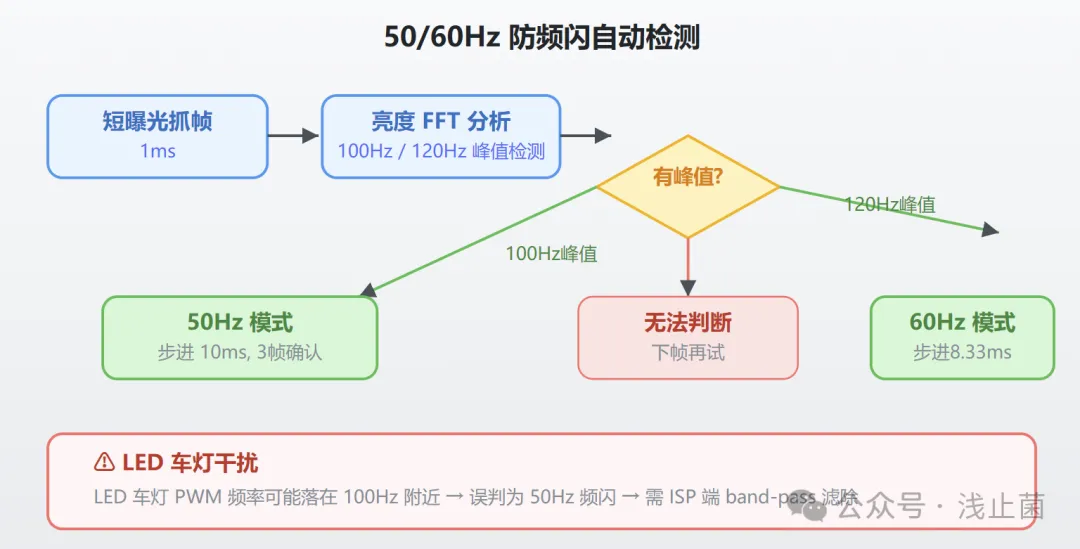

50/60Hz 防频闪：自动检测比你想的难

理论上防频闪很简单：50Hz 电网锁 10ms 整数倍，60Hz 锁 8.33ms 整数倍。实际问题在于自动检测：

还有更烦的场景——汽车大灯。LED 车灯的 PWM 频率各不相同，有的刚好落在 100Hz 附近，会被 AE 误判为 50Hz 频闪，然后锁定 10ms 步进，导致夜间曝光时间没法精确调。这种场景下需要在 ISP 端做 band-pass filter 把干扰频率滤掉。

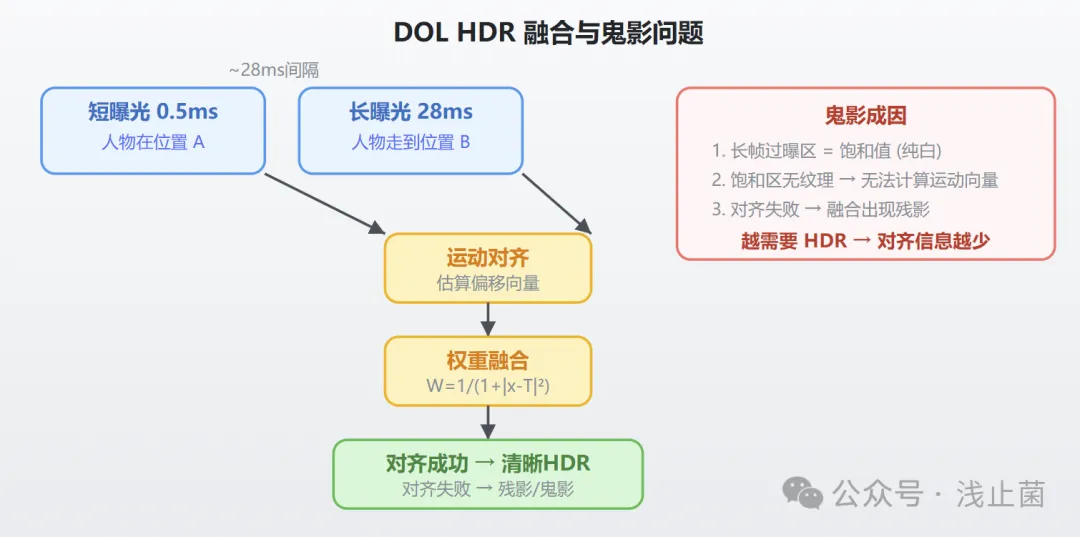

HDR 的鬼影：说"融合"太简单了

DOL HDR 的原理大家都懂：短曝光保高光、长曝光保暗部、融合出高动态。实际跑起来的问题：运动对齐做不到帧级精准。

有个更隐蔽的问题：强光下的过曝区域在长帧中是纯白（饱和值），饱和区域没有任何纹理信息用于运动对齐。 也就是说越需要 HDR 的场景，运动对齐能用的参考信息越少。这是个典型的死循环——需要解决的问题恰恰是解决这个问题所需的前提条件。

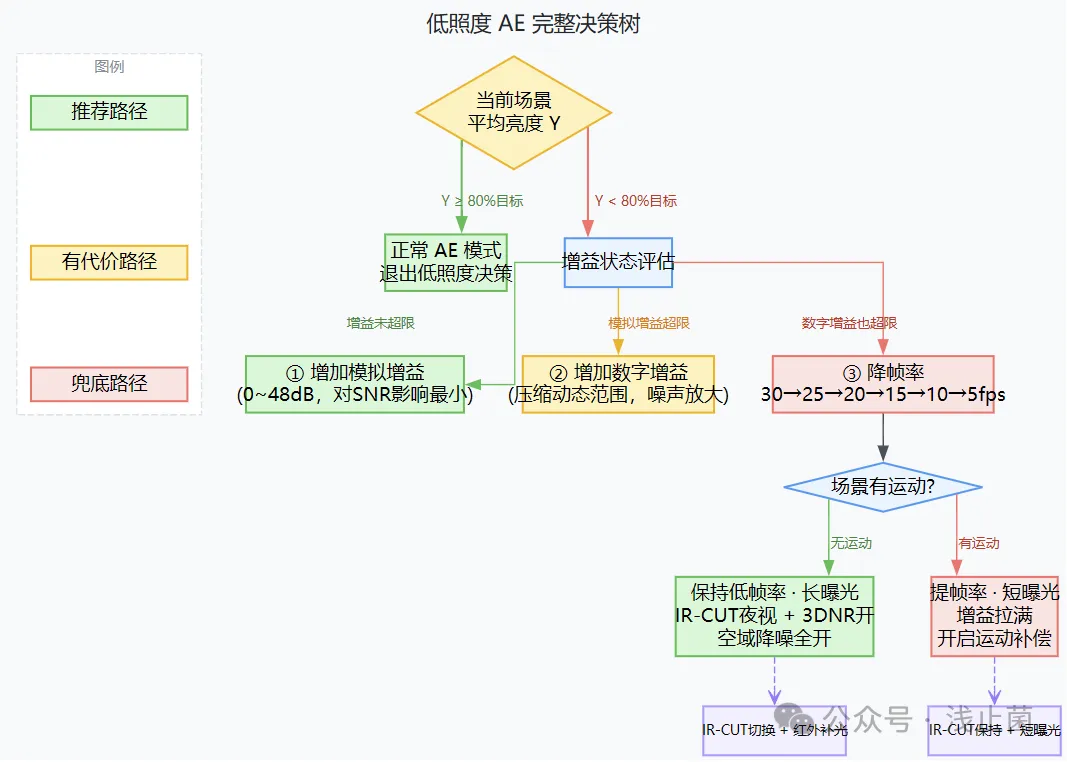

低照度下 AE 的终极取舍

到了夜晚，AE 变成三元取舍问题：

保守的做法：当前帧增益超过限值（Analog Gain > 48dB）且平均亮度低于目标 70%，就降一档帧率。还有一种思路是智能帧率：检测到有运动物体时提高帧率、降低曝光时间；检测到画面基本静止时降到最低帧率、拉满曝光时间。走廊摄像头凌晨三四点没人跑 3fps，有人出现马上切 15fps。

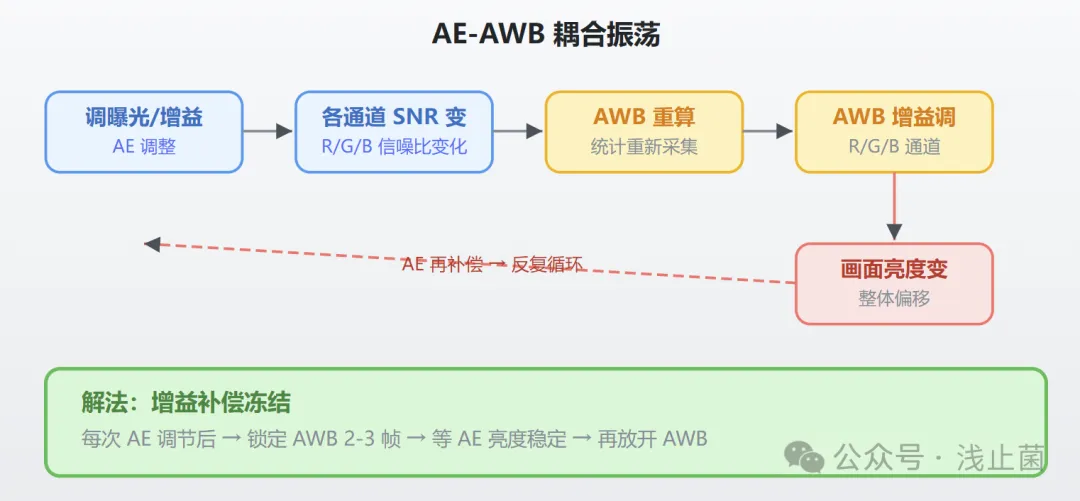

AE 和 AWB 的耦合：动一个全乱

调 AE 的时候 AWB 也在动，两者互相影响：

曝光时间变了 → 增益变了 → 各通道 SNR 变了 → AWB 统计重新算 → AWB 增益变了 → 整体亮度变了一点 → AE 再补偿 → 循环。处理不好就会出现 AE-AWB 联锁振荡——画面亮度持续波动、色温来回漂。手法是每次 AE 调节后对 AWB 做增益补偿冻结，锁定 2-3 帧不让 AWB 调节，等 AE 稳定了再放开。

总结

AE 调优真正值钱的不是知道"模拟增益优先于数字增益"这种概念，而是：

• 几帧收敛？怎么在速度和稳定性之间取舍
• 什么场景切什么权重？人脸检测要不要触发 AE？
• 频闪误检怎么处理？LED 车灯干扰能不能扛住？
• HDR 鬼影出现在运动对齐的哪个环节？饱和区为什么没纹理？
• 低照度下帧率降到多少？运动检测要不要干预 AE？
• AE-AWB 互相打架怎么锁？

这些才是干活需要的东西，不是寄存器配置表。

---
