一、卷积神经网络：AI 视觉的基石

1.1 什么是卷积神经网络

卷积神经网络（Convolutional Neural Network，缩写 CNN）是一种专门为处理具有网格结构数据（如图像、音频）而设计的深度学习模型。它通过卷积层、池化层和全连接层等组件，自动提取数据的特征，在图像识别、目标检测、语义分割等计算机视觉任务中表现卓越。与传统神经网络相比，CNN 的关键优势在于局部连接和权值共享，大大减少了模型参数数量，降低计算量的同时提高了训练效率和泛化能力。

1.2 CNN 的发展历程

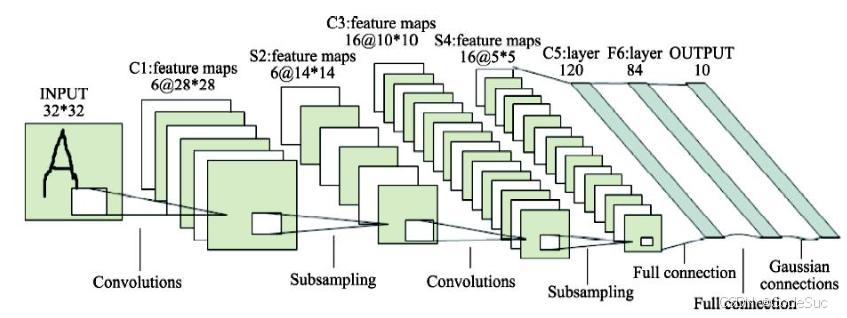

LeNet-5（1998 年）：由 Yann LeCun 等人提出，是最早成功应用的 CNN 模型，用于手写数字识别。它引入了卷积层、池化层和全连接层的基本结构，为后续 CNN 的发展奠定了基础。
AlexNet（2012 年）：在 ImageNet 大规模视觉识别挑战赛中夺冠，它证明了深度学习在大规模图像分类任务上的巨大潜力。AlexNet 使用了 ReLU 激活函数、Dropout 防止过拟合技术，并首次在 GPU 上进行训练，开启了深度学习在计算机视觉领域的快速发展阶段。
VGGNet（2014 年）：牛津大学视觉几何组（VGG）提出，通过堆叠多个 3×3 的小卷积核来构建深层网络，使网络结构更加规整，易于训练和优化。VGGNet 在图像分类任务中取得了很好的效果，其设计理念对后来的网络结构设计产生了深远影响。
GoogleNet（Inception v1，2014 年）：Google 提出的一种创新性的网络结构，通过 Inception 模块实现了多尺度特征融合，在增加网络宽度的同时减少了参数数量，提高了计算效率和模型性能。后续还发展了 Inception v2 – v4 等版本，不断优化网络结构。
ResNet（2015 年）：引入了残差连接（Residual Connection），解决了深度神经网络训练过程中的梯度消失和梯度爆炸问题，使得网络可以构建得更深。ResNet 在多个计算机视觉任务中取得了优异的成绩，推动了深度学习在学术界和工业界的广泛应用。
DenseNet（2016 年）：采用密集连接（Dense Connection）方式，增强了特征传播和重用，减少了参数数量，同时提高了模型的训练效率和泛化能力。

1.3 应用领域大赏

图像分类：CNN 能够对输入图像进行分类，判断其所属类别。例如在 CIFAR – 10 数据集中，模型可以判断图像是飞机、汽车、鸟类等 10 个类别中的哪一类。在实际应用中，可用于商品图像分类，帮助电商平台自动对商品图片进行归类。代码示例（使用 PyTorch）：


import torch
import torch.nn as nn
import torchvision
import torchvision.transforms as transforms
# 定义数据预处理
transform = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
])
# 加载CIFAR - 10数据集
trainset = torchvision.datasets.CIFAR10(root='./data', train=True,
                                        download=True, transform=transform)
trainloader = torch.utils.data.DataLoader(trainset, batch_size=4,
                                          shuffle=True, num_workers=2)
testset = torchvision.datasets.CIFAR10(root='./data', train=False,
                                       download=True, transform=transform)
testloader = torch.utils.data.DataLoader(testset, batch_size=4,
                                         shuffle=False, num_workers=2)
# 定义类别
classes = ('plane', 'car', 'bird', 'cat',
           'deer', 'dog', 'frog', 'horse','ship', 'truck')
# 定义简单的CNN模型
class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.Conv2d(3, 6, 5)
        self.pool = nn.MaxPool2d(2, 2)
        self.conv2 = nn.Conv2d(6, 16, 5)
        self.fc1 = nn.Linear(16 * 5 * 5, 120)
        self.fc2 = nn.Linear(120, 84)
        self.fc3 = nn.Linear(84, 10)
    def forward(self, x):
        x = self.pool(F.relu(self.conv1(x)))
        x = self.pool(F.relu(self.conv2(x)))
        x = x.view(-1, 16 * 5 * 5)
        x = F.relu(self.fc1(x))
        x = F.relu(self.fc2(x))
        x = self.fc3(x)
        return x
net = Net()
criterion = nn.CrossEntropyLoss()
optimizer = torch.optim.SGD(net.parameters(), lr=0.001, momentum=0.9)
# 训练模型
for epoch in range(2):  # 训练2个epoch
    running_loss = 0.0
    for i, data in enumerate(trainloader, 0):
        inputs, labels = data
        optimizer.zero_grad()
        outputs = net(inputs)
        loss = criterion(outputs, labels)
        loss.backward()
        optimizer.step()
        running_loss += loss.item()
        if i % 2000 == 1999:
            print('[%d, %5d] loss: %.3f' %
                  (epoch + 1, i + 1, running_loss / 2000))
            running_loss = 0.0
print('Finished Training')
# 测试模型
correct = 0
total = 0
with torch.no_grad():
    for data in testloader:
        images, labels = data
        outputs = net(images)
        _, predicted = torch.max(outputs.data, 1)
        total += labels.size(0)
        correct += (predicted == labels).sum().item()
print('Accuracy of the network on the 10000 test images: %d %%' % (
    100 * correct / total))

目标检测：不仅要识别图像中的物体类别，还要确定物体的位置，通常用边界框（Bounding Box）来表示。如在交通监控中，检测图像或视频中的车辆、行人、交通标志等目标。经典算法有 R – CNN、Fast R – CNN、Faster R – CNN 以及 YOLO 系列等。以 Faster R – CNN 为例，它引入了区域提议网络（RPN）来生成候选区域，大大提高了检测速度。
语义分割：将图像中的每个像素分配到特定的类别中，实现对图像的精细分割。医学图像分析中，可用于分割出人体器官、肿瘤等区域；在自动驾驶中，可分割出道路、车辆、行人等不同元素。例如 FCN（全卷积网络）是最早用于语义分割的 CNN 模型之一，它将传统 CNN 中的全连接层转换为卷积层，实现了对图像像素级别的分类。

二、深度剖析 CNN 核心组件

2.1 卷积层：特征提取的利器

2.1.1 卷积运算详解

卷积层是 CNN 的核心组成部分，其主要功能是通过卷积运算提取输入数据的特征。在图像处理中，卷积核（也称为滤波器）是一个小的矩阵，它在输入图像上滑动，对每个滑动位置的图像区域进行加权求和，从而生成新的特征图（Feature Map）。

假设我们有一个 5×5 的单通道输入图像，和一个 3×3 的卷积核，卷积运算过程如下：

初始化：将卷积核的左上角与输入图像的左上角对齐。
计算：对于卷积核覆盖的 3×3 图像区域，对应元素相乘后求和。例如，对于左上角区域： $output_{1,1} = 1times w_1 + 2times w_2 + 3times w_3 + 4times w_4 + 5times w_5 + 6times w_6 + 7times w_7 + 8times w_8 + 9times w_9$
滑动：按照设定的步长（这里假设步长为 1），将卷积核向右滑动一个像素，重复步骤 2，直到卷积核滑过整行。然后向下滑动一个像素，继续重复上述过程，直到卷积核滑过整个图像。

通过上述过程，我们可以得到一个 3×3 的特征图。如果输入图像是多通道（如 RGB 图像有 3 个通道），则每个通道都要与对应的卷积核通道进行上述运算，最后将结果相加得到特征图的一个像素值。实际应用中，会使用多个不同的卷积核，每个卷积核学习到不同的特征，从而得到多个特征图，丰富图像的特征表示。

2.1.2 卷积核参数与感受野

卷积核大小：常见的卷积核大小有 3×3、5×5 等。较小的卷积核（如 3×3）参数量少，计算效率高，能够捕捉局部细节信息；较大的卷积核（如 5×5、7×7）感受野大，可以捕捉更大范围的特征，但参数量较多，计算复杂度高，且容易过拟合。在一些网络结构中，会通过堆叠多个小卷积核（如两个 3×3 卷积核堆叠等价于一个 5×5 卷积核）来替代大卷积核，这样既能增加感受野，又能减少参数量，同时增加了网络的非线性。
步长（Stride）：步长是卷积核在输入特征图上每次滑动的像素数。步长为 1 时，卷积核每次移动 1 个像素，能够保留较多的图像细节；步长大于 1 时，卷积核每次移动多个像素，输出特征图的尺寸会减小，计算量也会相应减少，但可能会丢失一些细节信息。例如，输入图像大小为 32×32，使用 3×3 卷积核，步长为 2 时，输出特征图大小会变为 15×15（计算公式： $(32 - 3) /2 + 1 = 15$ ）。
填充（Padding）：填充是在输入特征图边缘添加额外的像素（通常是 0），目的是控制输出特征图的尺寸，避免在卷积过程中因边缘信息丢失导致特征图尺寸过小。填充分为 Same Padding 和 Valid Padding。Same Padding 使得输出特征图大小与输入相同（当卷积核大小为奇数时），例如输入图像 32×32，使用 3×3 卷积核，采用 Same Padding，输出特征图仍为 32×32；Valid Padding 则不进行填充，输出特征图尺寸会根据卷积核大小和步长相应减小。
感受野（Receptive Field）：指的是卷积神经网络中某一层输出特征图上的一个像素点所对应的输入图像上的区域大小。感受野越大，说明该像素点能获取到的输入图像信息越丰富。卷积核大小、步长和层数都会影响感受野的大小。例如，在一个简单的 CNN 中，第一层使用 3×3 卷积核，步长为 1，其感受野大小就是 3×3；第二层在第一层基础上再使用 3×3 卷积核，步长为 1，那么第二层的感受野就会增大到 5×5（计算公式： $3 + (3 - 1) = 5$ ）。

2.2 池化层：降维与特征浓缩

2.2.1 最大池化和平均池化

池化层（Pooling Layer）主要用于对卷积层输出的特征图进行降维，减少数据量，同时保留重要的特征信息。常见的池化操作有最大池化（Max Pooling）和平均池化（Average Pooling）。

最大池化：在一个固定大小的池化窗口内，取窗口内的最大值作为输出。例如，池化窗口大小为 2×2，步长为 2，对于一个 4×4 的特征图，从左上角开始，第一个池化窗口覆盖的区域为 $\ 3 & 4 end{bmatrix}$ ，则输出为 4；第二个池化窗口覆盖 $\ 7 & 8 end{bmatrix}$ ，输出为 8，以此类推。最大池化能够保留图像中最显著的特征，对图像的平移、旋转等具有一定的不变性，在目标检测、图像分类等任务中应用广泛。
平均池化：计算池化窗口内所有元素的平均值作为输出。同样以 2×2 池化窗口和步长为 2 为例，对于上述 4×4 特征图，第一个池化窗口的输出为 $(1 + 2 + 3 + 4) /4 = 2.5$ 。平均池化更注重保留图像的整体特征，在一些对细节要求不高，更关注整体信息的任务中可能会使用。

2.2.2 池化层的优势

降低计算量：通过池化操作减小了特征图的尺寸，后续全连接层的参数数量和计算量也会相应减少。例如，输入特征图大小为 16×16，经过 2×2 最大池化（步长为 2）后，特征图变为 8×8，尺寸减小为原来的四分之一，大大降低了计算复杂度。
防止过拟合：池化操作可以看作是一种数据增强方式，它对特征图进行下采样，减少了数据量，同时保留了主要特征，一定程度上防止了模型过拟合，提高了模型的泛化能力。
特征不变性：最大池化对图像的平移、旋转等具有一定的不变性，即使图像中的目标位置发生微小变化，经过最大池化后提取的特征依然能够保持相对稳定，有利于提高模型在复杂场景下的鲁棒性。

2.3 全连接层：分类决策的关键

全连接层（Fully Connected Layer）在 CNN 中通常位于网络的最后几层，它将卷积层和池化层提取的特征进行整合，映射到样本的类别空间，从而实现分类任务。在全连接层中，每个神经元都与上一层的所有神经元相连，其作用是对前面提取的特征进行综合分析和判断。

假设经过卷积层和池化层处理后，得到的特征图被展平为一个长度为 N 的一维向量，全连接层会通过权重矩阵 W 和偏置向量 b，将这个向量映射到类别空间。例如，对于一个 C 类分类问题，权重矩阵 W 的大小为 CxN，偏置向量 b 的大小为 Cx1 。计算过程为： $o u tp u t = W \cdot in p u t + b$ ，其中 input 是展平后的特征向量，output 是一个长度为 C 的向量，每个元素代表样本属于对应类别的得分。最后通过 Softmax 函数将得分转化为概率，得到样本属于各个类别的概率分布，概率最大的类别即为预测类别。

在图像分类任务中，全连接层根据前面提取的图像特征，判断图像属于哪个类别；在目标检测任务中，全连接层不仅用于分类，还用于预测目标的位置信息（如边界框的坐标）。

2.4 激活函数：赋予网络非线性能力

2.4.1 常见激活函数

ReLU（Rectified Linear Unit）：修正线性单元，表达式为 $R e LU (x) = ma x (0, x)$ 。当输入 $x$ 大于 0 时，输出为 $x$ ；当输入小于等于 0 时，输出为 0 。ReLU 函数计算简单高效，在正向传播过程中，只需要进行一次比较操作；在反向传播过程中，当 $x$ 大于 0 时，梯度为 1，有效解决了 Sigmoid 和 Tanh 函数在深层网络中出现的梯度消失问题，加快了网络的收敛速度。但 ReLU 函数存在 Dead ReLU 问题，即当输入始终为负时，神经元将永远不会被激活，其权重也无法更新。
Sigmoid：也称为逻辑函数，表达式为 $e^{-x}}$ 。它将输入值映射到 $(0, 1)$ 区间，通常用于二分类问题的输出层，将输出解释为样本属于正类的概率。Sigmoid 函数的优点是输出范围固定，便于解释；函数平滑可导，便于使用梯度下降等基于梯度的优化算法进行参数更新。然而，Sigmoid 函数存在梯度消失问题，当输入值的绝对值较大时，函数的梯度趋近于 0，导致在反向传播过程中，梯度很难传递到前面的层，使得网络难以训练；同时，Sigmoid 函数的输出不是以 0 为中心的，这会导致后一层神经元的输入是非零均值的信号，可能会使梯度更新出现偏移，影响训练效果。
Tanh（双曲正切函数）：表达式为 $frac{e^x – e^{-x}}{e^x + e^{-x}}$ ，它将输入值映射到 $(- 1, 1)$ 区间，输出是以 0 为中心的。与 Sigmoid 函数相比，Tanh 函数在一定程度上缓解了梯度消失问题，收敛速度更快，在深层网络中表现相对较好。但当输入值的绝对值较大时，Tanh 函数仍然会面临梯度消失的问题，且计算复杂度较高，涉及指数运算。

2.4.2 激活函数的选择依据

任务类型：在二分类问题中，输出层通常使用 Sigmoid 函数，将输出转换为概率值；在多分类问题中，输出层一般使用 Softmax 函数（Softmax 是 Sigmoid 在多分类上的扩展），将输出转换为各类别的概率分布。在隐藏层，ReLU 函数因其计算简单、能有效缓解梯度消失问题，是目前最常用的激活函数。对于一些对梯度消失问题比较敏感的深层网络结构，也可以考虑使用 Leaky ReLU、PReLU 等改进版的 ReLU 函数。
数据特点：如果数据存在较多的负数，且希望神经元在负数区域也能有一定的激活，那么可以选择 Leaky ReLU 或 PReLU，它们为负数输入引入了一个小的非零斜率，避免了 ReLU 函数中神经元 “死亡” 的问题。如果数据的动态范围较大，可能需要选择输出范围较宽的激活函数，如 Tanh 。
计算资源：Sigmoid 和 Tanh 函数涉及指数运算，计算成本较高；ReLU 函数只需要进行比较和赋值操作，计算效率高。在计算资源有限的情况下，应优先选择计算简单的激活函数，以提高训练和推理速度。

三、CNN 的数学原理与模型训练

3.1 前向传播过程

前向传播是数据在 CNN 中从输入层到输出层的正向传递过程，每一层根据其定义的运算规则对输入数据进行处理，生成输出并传递到下一层，最终得到模型的预测结果。以一个包含卷积层、ReLU 激活函数、池化层和全连接层的简单 CNN 为例，其前向传播过程如下：

卷积层：假设输入图像 $X$ 的大小为 $W_{in} times H_{in} times C_{in}$ （宽度、高度、通道数），卷积核 $W$ 的大小为 $C_{in} times C_{out}$ （卷积核宽度、高度、输入通道数、输出通道数），偏置 $b$ 的大小为 $C_{out}$ 。输出特征图 $Y$ 的大小为 $W_{out} times H_{out} times C_{out}$ ，计算公式为：
$Y_{k}(i,j) = sum_{c = 1}^{C_{in}} sum_{u = 0}^{K – 1} sum_{v = 0}^{K – 1} W_{k,c}(u,v) X_{c}(i + u,j + v) + b_{k}$
其中， $C_{out}$ ， $(i, j)$ 表示输出特征图上的位置。步长为 $s$ ，填充为 $p$ 时，输出特征图尺寸计算公式为：
$W_{out} = frac{W_{in} – K + 2p}{s} + 1$
$H_{out} = frac{H_{in} – K + 2p}{s} + 1$
ReLU 激活函数层：对卷积层输出的特征图 $Y$ 逐元素应用 ReLU 函数，即：
$Y_{ReLU}(i,j,k) = max(0, Y(i,j,k))$
池化层（以最大池化为例）：假设池化窗口大小为 $F \times F$ ，步长为 $s$ 。对于输入特征图 $Y_{ReLU}$ ，输出特征图 $Z$ 的计算公式为：
$Z_{k}(i,j) = max_{u = 0, cdots, F – 1; v = 0, cdots, F – 1} Y_{ReLU,k}(i times s + u,j times s + v)$
输出特征图尺寸计算公式为：
$W_{Z_{out}} = frac{W_{Y_{out}} – F}{s} + 1$
$H_{Z_{out}} = frac{H_{Y_{out}} – F}{s} + 1$
全连接层：将池化层输出的特征图展平为一维向量，假设展平后的向量长度为 $N$ 。全连接层的权重矩阵 $W_{fc}$ 大小为 $M \times N$ （ $M$ 为输出神经元个数，即类别数），偏置 $b_{fc}$ 大小为 $M$ 。输出向量 $O$ 的计算公式为：
$W_{fc} cdot flatten(Z) + b_{fc}$

代码示例（使用 PyTorch）：


import torch
import torch.nn as nn
import torch.nn.functional as F
class SimpleCNN(nn.Module):
    def __init__(self):
        super(SimpleCNN, self).__init__()
        self.conv1 = nn.Conv2d(3, 16, 3, padding=1)
        self.pool = nn.MaxPool2d(2, 2)
        self.fc1 = nn.Linear(16 * 16 * 16, 128)
        self.fc2 = nn.Linear(128, 10)
    def forward(self, x):
        x = F.relu(self.conv1(x))
        x = self.pool(x)
        x = x.view(-1, 16 * 16 * 16)
        x = F.relu(self.fc1(x))
        x = self.fc2(x)
        return x
# 随机生成一个大小为(1, 3, 32, 32)的输入张量，代表一张3通道、32x32的图像
input_tensor = torch.randn(1, 3, 32, 32)
model = SimpleCNN()
output = model(input_tensor)
print(output)

在上述代码中，首先定义了一个SimpleCNN类，包含一个卷积层、一个池化层和两个全连接层。在forward方法中，按照前向传播的步骤依次对输入数据进行处理，最后输出模型的预测结果。

3.2 反向传播与梯度下降

反向传播（Backpropagation）是 CNN 训练过程中的关键步骤，它利用链式法则计算损失函数相对于模型参数（如卷积核权重、全连接层权重等）的梯度，从而使得梯度下降算法能够更新这些参数，以最小化损失函数。

反向传播的具体步骤如下：

前向传播：如 3.1 节所述，计算出模型的预测结果，并根据预测结果和真实标签计算损失函数 $L$ 。
计算输出层梯度：对于全连接层，假设损失函数对输出的梯度为 $∂ L ∂ O frac{partial L}{partial O}$ （ $O$ 为全连接层输出），则对全连接层权重 $W_{fc}$ 和偏置 $b_{fc}$ 的梯度分别为：
$W_{fc}} = frac{partial L}{partial O} cdot flatten(Z)^T$
$b_{fc}} = sum_{i} frac{partial L}{partial O_i}$
反向传播梯度：从输出层开始，将梯度逐层反向传播到前面的层。对于池化层，以最大池化为例，在正向传播时记录下每个池化窗口中的最大值位置（max – pooling indices），反向传播时，将梯度只分配给最大值位置，其他位置梯度为 0 。对于 ReLU 激活函数层，其导数为：
$Y_{ReLU}}{partial Y} = begin{cases} 1, & text{if } Y > 0 \ 0, & text{if } Y leq 0 end{cases}$
对于卷积层，通过转置卷积（也称为反卷积或逆卷积）操作来计算对卷积核权重 $W$ 和偏置 $b$ 的梯度。假设从下一层传来的梯度为 $Y_{prev}}$ ，则对卷积核权重的梯度为：
$sum_{i,j} frac{partial L}{partial Y_{prev}}(i,j) cdot X(i:i + K,j:j + K)$
对偏置的梯度为：
$sum_{i,j} frac{partial L}{partial Y_{prev}}(i,j)$
参数更新：使用梯度下降算法，根据计算得到的梯度更新模型参数。参数更新公式为：
$theta_{t+1} = theta_{t} – eta cdot frac{partial L}{partial theta_{t}}$
其中， $θ$ 表示模型参数（如 $W$ 和 $b$ ）， $t$ 表示当前迭代次数， $η$ 为学习率，控制每次参数更新的步长。

在 PyTorch 中，反向传播和参数更新过程可以通过自动求导机制和优化器来实现，无需手动计算梯度和更新参数。例如，在上述SimpleCNN模型训练时：


import torch.optim as optim
# 定义损失函数和优化器
criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(), lr=0.001, momentum=0.9)
# 假设已经有了训练数据inputs和标签labels
outputs = model(inputs)
loss = criterion(outputs, labels)
# 反向传播和参数更新
optimizer.zero_grad()  # 清空梯度
loss.backward()  # 反向传播计算梯度
optimizer.step()  # 更新参数

在上述代码中，loss.backward()自动计算损失函数相对于模型参数的梯度，optimizer.step()根据计算得到的梯度更新模型参数。optimizer.zero_grad()用于在每次反向传播前清空梯度，避免梯度累加。

3.3 损失函数与优化器

3.3.1 常用损失函数

交叉熵损失（Cross – Entropy Loss）：在多分类问题中广泛应用，它衡量的是模型预测概率分布与真实标签概率分布之间的差异。假设模型预测的类别概率分布为 $P=(p_1,p_2,cdots,p_C)$ ，真实标签为 $Y=(y_1,y_2,cdots,y_C)$ （其中 $y_i$ 为 0 或 1，表示样本是否属于第 $i$ 类），交叉熵损失函数公式为：
$L_{ce} = – sum_{i = 1}^{C} y_i log(p_i)$
在 PyTorch 中，可以使用nn.CrossEntropyLoss来计算交叉熵损失，它将Softmax激活函数和交叉熵损失计算整合在一起，使用时不需要在模型最后一层手动添加Softmax激活函数。例如：


criterion = nn.CrossEntropyLoss()
outputs = model(inputs)  # outputs是模型的原始输出，未经过Softmax
loss = criterion(outputs, labels)

均方误差损失（Mean Squared Error Loss，MSE）：常用于回归问题，衡量的是模型预测值与真实值之间的误差平方的平均值。假设模型预测值为 $y ^ hat{y}$ ，真实值为 $y$ ，均方误差损失函数公式为：
$L_{mse} = frac{1}{N} sum_{i = 1}^{N} (y_i – hat{y}_i)^2$
其中 $N$ 为样本数量。在 PyTorch 中，使用nn.MSELoss计算均方误差损失，例如：


criterion = nn.MSELoss()
outputs = model(inputs)
loss = criterion(outputs, labels)

3.3.2 优化器选择

随机梯度下降（Stochastic Gradient Descent，SGD）：最基础的梯度下降算法，每次迭代使用一个小批量（Mini – Batch）的数据来计算梯度并更新参数。参数更新公式为：
$theta_{t+1} = theta_{t} – eta cdot frac{partial L}{partial theta_{t}}$
其中 $theta_{t}}$ 是根据小批量数据计算得到的梯度。SGD 的优点是实现简单，计算效率高；缺点是收敛速度较慢，容易陷入局部最优解，且对学习率的选择比较敏感。在 PyTorch 中，使用torch.optim.SGD定义 SGD 优化器，例如：


optimizer = torch.optim.SGD(model.parameters(), lr=0.01, momentum=0.9)

这里的momentum参数引入了动量概念，模拟物理中的动量，使参数更新不仅依赖当前梯度，还考虑过去梯度的累积，有助于加速收敛和跳出局部最优解。
2. Adam（Adaptive Moment Estimation）：一种自适应学习率的优化算法，它结合了动量和自适应学习率的优点。Adam 优化器通过计算梯度的一阶矩估计（均值）和二阶矩估计（未中心化的方差），自适应地调整每个参数的学习率。其更新规则如下：
$m_t = beta_1 cdot m_{t – 1} + (1 – beta_1) cdot g_t$
$v_t = beta_2 cdot v_{t – 1} + (1 – beta_2) cdot g_t^2$
$hat{m}_t = frac{m_t}{1 – beta_1^t}$
$hat{v}_t = frac{v_t}{1 – beta_2^t}$
$theta_{t+1} = theta_{t} – alpha cdot frac{hat{m}_t}{sqrt{hat{v}_t} + epsilon}$
其中， $m_t$ 和 $v_t$ 分别是梯度的一阶矩和二阶矩估计， $hat{m}_t$ 和 $hat{v}_t$ 是修正后的一阶矩和二阶矩估计， $beta_1$ 和 $beta_2$ 分别是一阶矩和二阶矩估计的指数衰减率（通常 $beta_1 = 0.9$ ， $beta_2 = 0.999$ ）， $α$ 是学习率， $ϵ$ 是一个很小的常数（通常为 $10^{-8}$ ），用于防止除零错误。Adam 优化器的优点是收敛速度快，对不同的问题适应性强，在大多数深度学习任务中表现良好；缺点是在某些情况下可能会导致模型过拟合。在 PyTorch 中，使用torch.optim.Adam定义 Adam 优化器，例如：


optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

四、代码实战：搭建 CNN 图像分类模型

4.1 准备数据集

我们以 MNIST 手写数字数据集为例来构建图像分类模型。MNIST 数据集是一个经典的手写数字图像数据集，包含 60,000 个训练样本和 10,000 个测试样本，每个样本都是 28×28 像素的灰度图像，标签为 0 到 9 的数字。

使用 TensorFlow 下载和预处理 MNIST 数据集的代码如下：


import tensorflow as tf
from tensorflow.keras.datasets import mnist
from tensorflow.keras.utils import to_categorical
# 下载MNIST数据集
(train_images, train_labels), (test_images, test_labels) = mnist.load_data()
# 数据预处理
train_images = train_images.reshape((-1, 28, 28, 1)).astype('float32') / 255.0
test_images = test_images.reshape((-1, 28, 28, 1)).astype('float32') / 255.0
# 将标签转换为独热编码
train_labels = to_categorical(train_labels)
test_labels = to_categorical(test_labels)

在上述代码中：

mnist.load_data()用于下载 MNIST 数据集，并将其分为训练集和测试集。
train_images.reshape((-1, 28, 28, 1))将训练图像从原来的二维数组（28×28）转换为适合 CNN 输入的四维张量（样本数，高度，宽度，通道数），其中通道数为 1 表示灰度图像。test_images进行同样的操作。
astype('float32') / 255.0将图像像素值从 0 – 255 的整数转换为 0 – 1 的浮点数，进行归一化处理，有助于模型训练。
to_categorical将数字标签转换为独热编码（One – Hot Encoding），例如数字 3 转换为 $0, 0, 0, 1, 0, 0, 0, 0, 0, 0$ ，方便模型进行分类计算。

4.2 使用 Python 和 TensorFlow 搭建模型

下面我们使用 TensorFlow 搭建一个简单的 CNN 模型，包含两个卷积层、两个池化层和两个全连接层。


from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten, Dense
model = Sequential([
    # 第一个卷积层
    Conv2D(32, (3, 3), activation='relu', input_shape=(28, 28, 1)),
    MaxPooling2D((2, 2)),
    # 第二个卷积层
    Conv2D(64, (3, 3), activation='relu'),
    MaxPooling2D((2, 2)),
    Flatten(),
    Dense(64, activation='relu'),
    Dense(10, activation='softmax')
])

在上述代码中：

Sequential是一个顺序模型，按照层的顺序依次构建模型。
Conv2D(32, (3, 3), activation='relu', input_shape=(28, 28, 1))定义了第一个卷积层，32 表示输出的特征图数量，(3, 3) 是卷积核大小，activation='relu'使用 ReLU 激活函数，input_shape=(28, 28, 1)指定输入数据的形状。
MaxPooling2D((2, 2))定义了最大池化层，池化窗口大小为 2×2 。
第二个卷积层和池化层与第一个类似，只是卷积核数量变为 64 。
Flatten()将多维的特征图展平为一维向量，以便输入全连接层。
Dense(64, activation='relu')定义了一个全连接层，有 64 个神经元，使用 ReLU 激活函数。
Dense(10, activation='softmax')是输出层，有 10 个神经元（对应 0 – 9 共 10 个类别），使用 Softmax 激活函数将输出转换为概率分布。

4.3 模型训练与评估

定义好模型后，我们需要编译模型，设置损失函数、优化器和评估指标，然后进行训练和评估。


# 编译模型
model.compile(optimizer='adam',
              loss='categorical_crossentropy',
              metrics=['accuracy'])
# 训练模型
history = model.fit(train_images, train_labels, epochs=5, batch_size=64,
                    validation_data=(test_images, test_labels))
# 评估模型
test_loss, test_acc = model.evaluate(test_images, test_labels)
print(f'Test accuracy: {test_acc}')

在上述代码中：

model.compile用于编译模型，optimizer='adam'使用 Adam 优化器，loss='categorical_crossentropy'使用分类交叉熵损失函数（适用于多分类问题），metrics=['accuracy']将准确率作为评估指标。
model.fit用于训练模型，train_images和train_labels是训练数据和标签，epochs=5表示训练 5 个 epoch，batch_size=64表示每次训练使用 64 个样本，validation_data=(test_images, test_labels)指定验证数据，用于在训练过程中评估模型性能，防止过拟合。
model.evaluate用于评估模型在测试集上的性能，返回测试损失和测试准确率。最后打印出测试准确率。通过上述步骤，我们完成了 CNN 图像分类模型的搭建、训练和评估。

五、CNN 的优化与改进策略

5.1 正则化技术

在 CNN 训练过程中，过拟合是一个常见问题，正则化技术可以有效缓解这一问题，提高模型的泛化能力。常见的正则化技术有 L1、L2 正则化以及 Dropout 。

L1 和 L2 正则化：L1 正则化和 L2 正则化都是通过在损失函数中添加惩罚项来限制模型参数的大小。L1 正则化添加的惩罚项是模型参数的绝对值之和，其损失函数表达式为： $L_{L1} = L_{original} + lambda sum_{i = 1}^{n} |theta_i|$ ，其中 $L_{original}$ 是原始损失函数， $λ$ 是正则化系数，控制惩罚项的强度， $theta_i$ 是模型参数。L1 正则化倾向于使一些参数变为 0，从而实现特征选择，使模型具有稀疏性。例如，在一个线性回归模型中，如果某些特征对预测结果贡献较小，L1 正则化可能会将这些特征对应的权重系数压缩为 0 。

L2 正则化添加的惩罚项是模型参数的平方和，损失函数表达式为： $L_{L2} = L_{original} + frac{lambda}{2} sum_{i = 1}^{n} theta_i^2$ ，L2 正则化会使参数逐渐趋近于零，但不会使参数变为零，从而使模型参数更加平滑，提高模型的稳定性。它通过限制系数的大小，有效降低模型复杂度，防止模型过度依赖某些特征。在图像分类模型中，L2 正则化可以防止模型对训练集中的某些特定图像特征过度学习，从而提高在测试集上的表现。

在 PyTorch 中，使用 L2 正则化（权重衰减）可以在优化器中设置weight_decay参数，例如：


import torch.optim as optim
optimizer = optim.SGD(model.parameters(), lr=0.01, weight_decay=1e-4)

Dropout：Dropout 是一种在神经网络训练过程中随机 “丢弃”（将神经元的输出设置为 0 ）部分神经元的技术。其原理是在每次训练迭代中，以一定的概率（如 0.5）随机使一些隐藏层神经元停止工作，这样模型在训练时就不能依赖于某些特定的神经元组合，从而提高模型的泛化能力。例如，在一个多层神经网络中，某些隐藏层神经元可能会过度拟合训练数据中的噪声信息，当 Dropout 起作用时，这些神经元有一定概率不参与本次迭代的计算，模型就不得不去寻找其他更通用、更具代表性的特征和模式。

在测试阶段，所有神经元都参与运算，但输出要乘以训练时的保留概率（1 – 丢弃概率），以保持输出一致。在 PyTorch 中，使用 Dropout 非常简单，例如在全连接层之后添加 Dropout：


import torch.nn as nn
class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.fc1 = nn.Linear(100, 50)
        self.dropout = nn.Dropout(0.5)
        self.fc2 = nn.Linear(50, 10)
    def forward(self, x):
        x = self.fc1(x)
        x = self.dropout(x)
        x = self.fc2(x)
        return x

5.2 模型融合策略

模型融合是通过结合多个 CNN 模型的优势，提升整体性能的有效方法。常见的模型融合策略有以下几种：

集成学习（Ensemble Learning）：通过对多个独立训练的模型进行加权或投票的方式得出最终预测结果。例如，在图像分类任务中，训练多个不同初始化参数的 CNN 模型，对于每个模型的预测结果进行投票，选择得票最多的类别作为最终分类结果；或者对于回归任务，计算多个模型预测值的加权平均值作为最终输出。这种方法可以有效减少单个模型的偏差和方差，提高泛化能力。使用 Scikit – learn 实现简单的软投票分类器示例：


from sklearn.ensemble import VotingClassifier
from sklearn.linear_model import LogisticRegression
from sklearn.tree import DecisionTreeClassifier
from sklearn.svm import SVC
from sklearn.datasets import make_classification
from sklearn.model_selection import train_test_split
from sklearn.metrics import accuracy_score
# 构造模拟数据
X, y = make_classification(n_samples=1000, n_features=20, random_state=42)
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)
# 定义多个基础分类器
model1 = LogisticRegression()
model2 = DecisionTreeClassifier()
model3 = SVC(probability=True)  # 需要设置probability=True才能使用软投票
# 构建软投票分类器
voting_clf = VotingClassifier(estimators=[('lr', model1), ('dt', model2), ('svc', model3)], voting='soft')
# 训练与预测
voting_clf.fit(X_train, y_train)
y_pred = voting_clf.predict(X_test)
# 输出准确率
print('Soft Voting Accuracy:', accuracy_score(y_test, y_pred))

模型堆叠（Stacking）：是一种分层的融合方式，在这种策略中，低层模型的输出被用作高层模型的输入。例如，首先训练多个不同结构的 CNN 模型（如 VGG、ResNet、Inception）作为底层模型，然后将这些底层模型对训练集和测试集的预测结果作为新的特征，再训练一个元模型（如逻辑回归、多层感知机）来学习如何融合这些底层模型的预测结果。通过这种方式，高层次模型可以从底层模型的学习结果中提取更高层次的特征表示，进而实现更复杂的模式识别任务。此方法特别适用于异构模型之间的融合。
模型平均（Model Averaging）：将多个模型的预测结果取算术平均值或者加权平均值作为最终输出。在图像分割任务中，训练多个基于 U – Net 的模型，然后将这些模型对同一张图像的分割预测结果进行平均，得到最终的分割结果。尽管其实现较为简便，但在实际应用中仍然表现出良好的效果，尤其是在各子模型之间具有较低相关性的场景下。

5.3 模型压缩与加速

随着深度学习模型的规模和复杂度不断增加，模型压缩与加速技术变得至关重要，它可以减少模型的参数量、计算复杂度和存储需求，提升推理速度，同时尽量保持精度。常见的技术有剪枝、量化等。

剪枝（Pruning）：通过移除模型中冗余或不重要的权重 / 神经元，减少参数量和计算量。剪枝分为非结构化剪枝和结构化剪枝。非结构化剪枝移除单个权重（稀疏化矩阵），压缩率高但硬件利用率低，因为它破坏了矩阵的结构，需要专用硬件支持；结构化剪枝移除整个通道 / 卷积核 / 注意力头，硬件加速友好，例如在 ResNet 中直接删除一些对输出影响小的卷积核，模型大小减半，推理速度提升 30% 。剪枝能直接减少模型参数量和计算量（FLOPs），并且可以与量化结合，进一步压缩。在 PyTorch 中，可以使用第三方库如torchprune来实现剪枝操作。
量化（Quantization）：将高精度浮点数（如 FP32）转换为低精度（如 INT8/FP16），减少计算和存储开销。例如，将图像分类模型从 FP32 量化到 INT8，体积缩小 75%，速度提升 2 – 4 倍，精度损失 < 1% 。量化分为静态量化和动态量化。静态量化基于校准数据提前确定量化参数；动态量化推理时动态调整，适合 LSTM 等模型。在 TensorFlow 中，可以使用tensorflow_model_optimization库来进行量化操作。

六、总结与拓展

6.1 知识回顾与总结

本文深入探讨了卷积神经网络（CNN），这一在人工智能视觉领域发挥关键作用的深度学习模型。CNN 的核心组件包括卷积层、池化层、全连接层和激活函数。卷积层通过卷积运算提取图像的局部特征，其卷积核大小、步长和填充等参数会影响特征提取效果和感受野大小；池化层对特征图进行降维，常见的最大池化和平均池化操作能够减少计算量、防止过拟合并保持一定的特征不变性；全连接层整合前面层提取的特征，用于分类决策；激活函数则赋予网络非线性能力，常见的 ReLU、Sigmoid 和 Tanh 函数各有特点和适用场景。

在模型训练方面，前向传播过程依次经过卷积层、激活函数层、池化层和全连接层，根据输入数据计算出模型的预测结果。反向传播利用链式法则计算损失函数相对于模型参数的梯度，通过梯度下降算法更新参数，以最小化损失函数。常用的损失函数有交叉熵损失和均方误差损失，分别适用于分类和回归问题；优化器如随机梯度下降（SGD）和 Adam 在训练过程中调整参数，Adam 以其自适应学习率和较快的收敛速度受到广泛应用。

为了优化 CNN 性能，我们介绍了多种策略。正则化技术如 L1、L2 正则化和 Dropout 可以有效防止过拟合，提高模型的泛化能力。模型融合策略，包括集成学习、模型堆叠和模型平均，通过结合多个模型的优势提升整体性能。模型压缩与加速技术，如剪枝和量化，能够减少模型的参数量、计算复杂度和存储需求，提升推理速度。

6.2 前沿发展趋势

多模态融合：随着人工智能的发展，将 CNN 与其他模态（如文本、音频）的数据融合成为研究热点。例如在图像描述生成任务中，结合图像的视觉特征和文本的语义特征，使模型能够生成更准确、丰富的图像描述。在医疗领域，融合医学图像和患者的文本病历信息，有助于更准确地进行疾病诊断。多模态融合可以充分利用不同模态数据的互补信息，提高模型的性能和泛化能力，但也面临着如何有效融合不同模态数据、解决数据对齐等挑战。
生成对抗网络（GANs）与 CNN 结合：生成对抗网络由生成器和判别器组成，其中生成器通常基于 CNN 构建。将 CNN 与 GANs 结合，能够生成高质量的图像。在图像生成任务中，生成器利用 CNN 学习到的图像特征，生成逼真的图像，判别器则判断生成的图像是否真实。这种结合在图像修复、超分辨率重建、风格迁移等领域有广泛应用。如将低分辨率图像通过基于 CNN 的生成器生成高分辨率图像，改善图像质量。然而，训练 GANs 时存在训练不稳定、模式崩溃等问题，需要进一步研究优化。
可解释性研究：虽然 CNN 在许多任务中取得了优异的性能，但模型内部的决策过程往往难以理解，即缺乏可解释性。当前的研究致力于通过可视化技术（如特征图可视化、注意力机制可视化）、归因分析等方法，揭示 CNN 如何提取和利用特征进行决策。通过可视化卷积层的特征图，可以直观地看到不同卷积核学习到的图像特征；归因分析则可以确定输入图像中对模型决策影响最大的区域。提高 CNN 的可解释性，有助于增强人们对模型的信任，在医疗、金融等对决策可靠性要求高的领域具有重要意义。

6.3 推荐阅读资料

经典论文
- 《ImageNet Classification with Deep Convolutional Neural Networks》：介绍了 AlexNet，开启了深度学习在计算机视觉领域快速发展的先河，详细阐述了其网络结构、训练方法和在 ImageNet 数据集上的实验结果。
- 《Very Deep Convolutional Networks for Large – Scale Image Recognition》：提出了 VGGNet，通过堆叠小卷积核构建深层网络，对网络结构设计产生了深远影响。
- 《Deep Residual Learning for Image Recognition》：引入了残差连接，解决了深度神经网络训练中的梯度消失和梯度爆炸问题，是 ResNet 的经典论文。
书籍
- 《深度学习》：由伊恩・古德费洛、约书亚・本吉奥和亚伦・库维尔著，全面介绍了深度学习的基本概念、模型结构、训练方法等，其中对卷积神经网络有深入讲解。
- 《动手学深度学习》：阿斯顿・张等著，以通俗易懂的方式介绍深度学习，结合大量代码实例，包括 CNN 在图像分类、目标检测等任务中的实践，适合初学者快速上手。
优质博客
- 吴恩达的深度学习专项课程博客：提供了深度学习相关的理论知识和实践经验，对 CNN 的讲解深入浅出，包含许多实际案例和应用场景分析。
- 知乎上关于 CNN 的专题讨论：众多机器学习和深度学习领域的从业者和研究者分享了对 CNN 的理解、应用经验以及最新研究动态，有助于拓宽对 CNN 的认识和理解。
