 1 绪论

1.1研究背景与意义

随着科技的飞速发展，智能交通检测技术已经成为计算机科学领域的一个研究热点。传统的交通检测方式，如人工巡查、固定摄像头抓拍等，虽然在某些场景下非常有效，但在一些特定环境中，如高速公路、城市复杂路况、大规模车队监控等领域，其局限性逐渐显现。在这些环境中，交通管理部门需要一种更加自然、直观和高效的检测方式。交通违法行为自动检测技术正是为了解决这个问题而诞生的。 交通违法行为自动检测技术通过捕捉并理解车辆及驾驶员的行为特征，将其转化为交通管理指令，从而为交通管理部门提供一种更加自然、直观的管理手段。这种技术不仅极大地提升了交通管理效率，还为开发者提供了更多的创新空间。基于Python深度学习的高速公路违规行为检测系统，结合了Python的编程灵活性和强大的库支持（如OpenCV、TensorFlow等），以及Faster R-CNN等先进的深度学习模型，能够实现对复杂交通违法行为的准确识别，具有广泛的应用前景。特别是该系统能够自动识别并标记未系安全带的驾驶员和副驾驶员，为交通安全监管提供了有力的技术支持。 研究基于Python的高速公路违规行为检测系统，不仅有助于推动智能交通技术的发展，还能为相关领域的研究和应用提供有力支持。例如，在高速公路监控中，该系统可以实时检测未系安全带等违法行为，及时提醒驾驶员，减少交通事故的发生；在城市交通管理中，通过对大量车辆的实时监测，为交通流量优化和事故预防提供数据支持；在车队管理中，帮助管理者实时掌握驾驶员的驾驶行为，提高车队的整体安全性和运营效率。

1.2国内外研究现状

交通违法行为自动检测技术作为智能交通领域的一个重要研究方向，已经吸引了国内外众多学者和企业的关注。目前，交通违法行为检测技术主要分为基于计算机视觉的方法、基于传感器的方法以及基于深度学习的方法等。

基于计算机视觉的交通违法行为检测方法主要通过摄像头捕捉车辆及驾驶员的行为图像或视频，并利用图像处理技术和机器学习算法进行违法行为识别。这种方法具有非接触、灵活性和可扩展性等优点，但受光照、背景复杂度和违法行为多样性等因素的影响，其识别精度和鲁棒性有待提高。

基于传感器的交通违法行为检测方法主要通过安装在车辆或道路基础设施上的传感器（如加速度计、陀螺仪、压力传感器等）捕捉违法行为相关数据，并利用传感器数据进行违法行为识别。这种方法具有高精度、低延迟和不受光照影响等优点，但需要安装和维护设备，限制了其应用场景和用户体验。

基于深度学习的方法则结合了计算机视觉和传感器的优点，通过训练深度学习模型来提取违法行为特征并进行分类识别。近年来，随着深度学习技术的快速发展和计算机算力的不断提升，基于深度学习的交通违法行为检测方法已经取得了显著的成果。其中，Faster R-CNN作为目标检测领域的经典模型，已经成功应用于交通违法行为检测领域。Faster R-CNN通过引入区域建议网络（Region Proposal Network, RPN）和端到端的训练方式，进一步提升了模型的性能和效率。

在国内，交通违法行为检测技术的研究和应用也取得了显著的进展。许多高校和研究机构都开展了相关研究，并取得了一系列重要成果。同时，一些企业也开始将交通违法行为检测技术应用于实际产品中，如智能交通监控系统等。然而，与国外相比，国内在交通违法行为检测技术的研究和应用方面仍存在一些差距，需要进一步加强研究和创新。

1.3系统的特点

高效性：系统采用Faster R-CNN等先进的深度学习模型进行交通违法行为检测，具有高效的计算性能和实时性。通过优化模型结构和训练策略，系统能够在保持低延迟的同时实现高精度的交通违法行为检测。 准确性：系统利用大量的交通场景数据集进行模型训练，并通过数据增强、标注等预处理手段提高数据的多样性和质量。同时，系统还采用了优化的特征提取和分类算法，进一步提升了交通违法行为检测的准确性。 可扩展性：系统支持多种交通违法行为的识别和扩展。通过增加新的交通违法行为数据集和训练模型，系统可以轻松地扩展检测范围，满足更多实际应用的需求。 用户友好性：系统提供了友好的用户界面和交互方式。用户可以通过简单的操作即可实现交通违法行为的捕捉和检测，并直观地看到检测结果。同时，系统还支持多种输出方式（如图形化、文字等），方便用户查看和管理检测结果。 跨平台性：系统基于Python开发，具有跨平台的特性。这意味着系统可以在多种操作系统上运行，包括Windows、Linux和MacOS等。这为系统的部署和应用提供了极大的便利。

1.4研究内容

数据采集与预处理：为了训练Faster R-CNN模型进行交通违法行为检测，需要收集大量的交通场景数据集。这些数据集应包含不同种类、不同角度和不同光照条件下的交通图像或视频，特别是包含未系安全带的驾驶员和副驾驶员的图像或视频。同时，还需要对数据进行预处理，包括图像增强、标注等，以提高数据的多样性和质量。

模型选择与训练：在选择Faster R-CNN作为交通违法行为检测的核心模型后，需要对其进行训练。训练过程中，需要设置合适的超参数（如学习率、批大小等），并采用优化的训练策略（如梯度下降算法、权重衰减等）来提高模型的性能。同时，还需要对训练过程进行监控和调整，以确保模型能够准确地识别交通违法行为。

特征提取与分类：在模型训练完成后，需要利用Faster R-CNN模型对输入的交通图像或视频进行特征提取和分类。特征提取过程中，需要提取出驾驶员和副驾驶员的轮廓、纹理等关键信息；分类过程中，则需要利用机器学习算法（如SVM、KNN等）对提取的特征进行分类识别，判断其是否未系安全带。通过不断优化特征提取和分类算法，可以提高交通违法行为检测的准确性和鲁棒性。

系统设计与实现：在完成模型训练和特征提取后，需要设计并实现一个完整的高速公路违规行为检测系统。系统应包括实时视频捕获、交通违法行为检测和识别以及结果展示等功能模块。同时，还需要考虑系统的性能优化和用户体验设计等方面的问题。例如，可以通过优化算法和硬件加速等手段提高系统的实时性和准确性；通过设计友好的用户界面和交互方式提升用户体验等。

系统测试与评估：在系统实现完成后，需要对其进行测试和评估。测试过程中，需要模拟各种实际应用场景和条件来验证系统的性能和准确性；评估过程中，则需要利用测试数据集和评价指标对系统的性能进行量化分析和比较。通过测试和评估可以及时发现系统中的问题和不足，并进行相应的改进和优化。

1.5论文结构

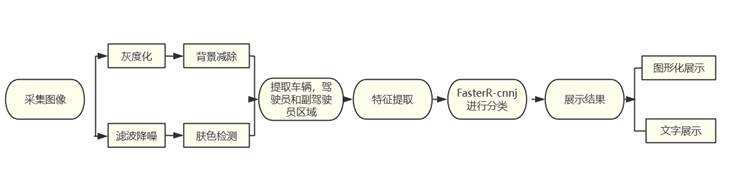

图1–1论文结构图

本文的结构如上图所示，相关技术介绍主要介绍了系统的开发工具和前后台框架，爬虫技术、分布式架构理论等，系统设计包括流程设计与数据库设计等。



2 相关技术介绍

2.1 python介绍

Python是一种高级编程语言，以其简洁的语法、强大的功能和丰富的标准库而著称。它由荷兰国家数学与计算机科学研究中心的吉多·范罗苏姆于1990年代初设计，旨在成为ABC语言的替代品。Python提供了高效的高级数据结构，支持面向对象编程，并具备动态类型和解释型语言的特性，使其成为多数平台上写脚本和快速开发应用的理想选择。

Python语法简洁，采用缩进表示代码块，避免了复杂的括号和关键字，使得代码更加清晰易读。Python拥有丰富的标准库和第三方库，几乎覆盖了所有常见的编程任务，如网络编程、文本处理、数据库操作、图形界面开发等。Python可以在多种操作系统上运行，包括Windows、Linux、MacOS等，具有良好的跨平台兼容性。Python完全支持面向对象编程，提供了类、继承、多态等面向对象编程的基本概念。Python采用动态类型系统，可以在运行时确定变量的类型，提高了代码的灵活性和可扩展性。

在基于Python的高速公路违规行为检测系统中，Python语言的优势得到了充分体现。系统利用Python的简洁语法和强大功能，实现了实时视频捕获、手势检测和识别等功能。同时，Python的跨平台性使得系统可以在多种操作系统上运行，提高了系统的适用性和灵活性。

2.2 PyQt5介绍

PyQt5是一个用于创建图形用户界面（GUI）的Python库，它基于跨平台的Qt库，支持Windows、MacOS和Linux等操作系统。PyQt5提供了丰富的控件集和直观的API，使得开发者可以使用Python轻松创建跨平台的桌面应用程序。

PyQt5的主要特点包括：PyQt5可以在多个操作系统上运行，无需对代码进行大量修改即可实现跨平台部署。PyQt5提供了一整套种类齐全的窗口控件，如按钮、标签、文本框、复选框等，满足了开发者创建各种GUI应用的需求。PyQt5采用了信号和槽的通信机制，简化了事件处理和组件间的交互，提高了代码的可读性和可维护性。PyQt5由多个模块组成，如QtCore、QtGui、QtWidgets等，每个模块负责不同的功能，使得开发者可以根据需要选择相应的模块进行开发。Python语言的简洁性和PyQt5的直观API使得入门相对容易，开发者可以快速上手并创建出功能强大的GUI应用。

在基于Python的高速公路违规行为检测系统中，PyQt5被用于创建图形用户界面。系统通过PyQt5提供的控件集和信号槽机制，实现了实时视频显示、交通违法行为识别结果展示等功能。同时，PyQt5的跨平台性使得系统可以在多种操作系统上运行，为用户提供了更加便捷和一致的操作体验。

2.3 Faster R-CNN算法

Faster R-CNN算法是目标检测领域的一种先进方法，它以其高精度和鲁棒性著称。Faster R-CNN作为目标检测的经典模型，通过引入区域建议网络（Region Proposal Network, RPN）和端到端的训练方式，进一步提升了模型的性能和效率。

Faster R-CNN在保持高准确率的同时，实现了较低的延迟和计算量，使得模型可以在实时应用中高效运行。通过优化模型结构和训练策略，Faster R-CNN在相同性能下实现了更低的延迟，提高了实时应用的响应速度。Faster R-CNN采用了区域建议网络（RPN），避免了传统目标检测算法中繁琐的候选区域生成步骤，简化了模型的前处理过程。Faster R-CNN通过端到端的训练方式，使得模型在训练过程中能够同时进行目标检测和分类，提高了模型的泛化能力和鲁棒性。

在基于Python的高速公路违规行为检测系统中，Faster R-CNN算法被用于实现交通违法行为的实时检测和识别。系统通过训练Faster R-CNN模型，实现了对复杂交通违法行为的准确识别。同时，Faster R-CNN的低延迟和高性能使得系统能够在实时应用中保持高效的运行速度和准确的识别结果。实验表明，Faster R-CNN在处理复杂背景和多样化目标时具有优势，尤其是在复杂数据集上表现出色。

2.4 GUI

图形用户界面（GUI）是基于Python的高速公路违规行为检测系统的重要组成部分。GUI设计的好坏直接影响到用户体验和系统操作的便捷性。在基于Python的高速公路违规行为检测系统中，GUI设计主要考虑了以下几个方面：界面布局合理，功能区域清晰明了，方便用户快速找到所需的功能。

根据系统功能和用户需求选择合适的控件，如按钮、标签、文本框等，使得用户可以方便地与系统进行交互：GUI设计需要考虑到实时性要求，确保系统能够在实时应用中保持高效运行和准确识别。：GUI设计需要注重用户友好性，提供简洁明了的操作提示和反馈机制，降低用户的学习成本和提高系统的易用性。

在具体实现上，系统采用了PyQt5库进行GUI开发。通过PyQt5提供的控件集和信号槽机制，系统实现了实时视频显示、交通违法行为识别结果展示等功能。同时，系统还通过优化算法和硬件加速等手段提高了实时性和准确性。在界面布局上，系统采用了简洁明了的风格，将功能区域划分为实时视频显示区、交通违法行为识别结果展示区和操作控制区等部分，方便用户进行操作和管理。

3 需求分析

本章主要首先对系统开发的可行性进行分析，然后再对整体的系统开发流程和用户注册登录流程以及功能流程进行分析。

3.1可行性分析

在着手开发基于Python的高速公路违规行为检测系统之前，进行可行性分析是至关重要的。可行性分析旨在评估项目的可行性，包括技术可行性、经济可行性和操作可行性。

（1）技术可行性：

技术可行性主要考察项目在技术上是否可以实现。对于基于Python的高速公路违规行为检测系统，技术可行性分析需要考虑以下几个方面：

Faster R-CNN算法作为当前先进的目标检测算法，其实现需要一定的技术储备。然而，由于Faster R-CNN算法的开源性和丰富的文档资源，使得其在技术上是可行的。同时，Python作为一种高级编程语言，具有强大的数据处理和算法实现能力，为Faster R-CNN算法的实现提供了有力的支持。系统的实时性要求较高的计算能力和图像处理速度。现代计算机硬件的快速发展，特别是GPU的普及，为系统提供了足够的计算资源。因此，在硬件方面，系统的实现也是可行的。Python作为一种广泛使用的编程语言，拥有丰富的库和工具，如OpenCV、PyQt5等，这些库和工具为系统的开发提供了极大的便利。此外，Python的跨平台性也使得系统可以在多种操作系统上运行，提高了系统的适用性。

（2）经济可行性：

经济可行性主要考察项目的成本效益。对于基于Python的高速公路违规行为检测系统，经济可行性分析需要考虑以下几个方面：系统的开发成本包括人力成本、硬件成本和软件成本。由于Python的开源性和丰富的文档资源，可以大大降低软件成本。同时，现代计算机硬件的价格也相对较低，使得硬件成本在可接受范围内。因此，从开发成本来看，系统的实现是经济可行的。系统的运营维护成本包括人员培训、系统更新和故障处理等方面。由于Python的易学性和丰富的文档资源，可以大大降低人员培训成本。此外故障处理变得更加容易和高效。因此，从运营维护成本来看，系统的实，系统的模块化设计和可扩展性也使得系统更新和现也是经济可行的。

（3）操作可行性：

操作可行性主要考察项目是否易于操作和使用。对于基于Python的高速公路违规行为检测系统，操作可行性分析需要考虑以下几个方面：

系统的界面设计需要简洁明了，易于用户理解和操作。通过合理的布局和控件选择，可以使得系统更加易于使用。系统的实时性要求系统能够在用户做出手势后迅速给出识别结果。通过优化算法和硬件加速等手段，可以使得系统满足实时性要求。系统的可扩展性要求系统能够方便地添加新的交通违法行为识别和展示功能。通过模块化设计和灵活的API接口，可以使得系统更加易于扩展和升级。

基于Python的高速公路违规行为检测系统在技术、经济和操作方面都是可行的。因此，我们可以着手进行系统的设计和开发。

3.2 非功能性需求分析

非功能性需求是系统除功能需求以外的其他需求，它们对于系统的成功实现和用户体验至关重要。对于基于Python的高速公路违规行为检测系统，非功能性需求主要包括以下几个方面：

性能需求：系统需要在用户做出手势后迅速给出识别结果，响应时间应控制在毫秒级别。系统需要能够处理多个用户同时操作的情况，确保系统的稳定性和高效性。系统需要充分利用硬件资源，避免资源浪费和性能瓶颈。

可用性需求：系统的界面设计需要简洁明了，易于用户理解和操作。同时，系统需要提供详细的操作指南和帮助文档，降低用户的学习成本。系统需要具有高可靠性，能够在各种情况下稳定运行，避免崩溃或数据丢失等问题。系统需要具有良好的可维护性，方便开发人员进行系统更新和故障处理。

安全性需求：系统需要保护用户的隐私和数据安全，避免数据泄露或滥用等问题。系统需要对用户进行身份验证和访问控制，确保只有合法用户才能访问系统功能。

兼容性需求：系统需要能够在多种操作系统上运行，包括Windows、MacOS和Linux等。系统需要能够在不同类型的设备上运行，如笔记本电脑、平板电脑和智能手机等。

3.3主要流程分析

基于Python的高速公路违规行为检测系统，其核心在于通过摄像头实时捕获交通场景，并利用先进的图像处理技术和机器学习算法进行精准识别。从系统流程的角度来看，这一过程可以细致划分为几个关键步骤。系统会启动摄像头并实时捕获视频帧。这些视频帧会经过预处理阶段，包括灰度化、滤波降噪等步骤，以消除不必要的干扰信息，提高后续交通违法行为识别的准确性。系统会对预处理后的视频帧进行交通违法行为检测。这一步骤利用OpenCV等图像处理库的功能，通过背景减除、肤色检测等技术手段，从视频帧中准确提取出驾驶员和副驾驶员的区域。

在提取出驾驶员和副驾驶员区域后，系统会进一步对这些区域进行特征提取。这些特征可能包括驾驶员和副驾驶员的轮廓、面积、周长以及形状等，它们能够全面反映驾驶员和副驾驶员的几何和形态信息。系统会将提取的特征输入到预先训练好的机器学习模型中，进行交通违法行为分类识别。这一步骤利用了Faster R-CNN等先进的深度学习算法，能够实现对未系安全带等交通违法行为的快速、准确识别。识别结果会以图形化或文字形式展示给用户，从而完成整个交通违法行为识别流程。

3.4本章小结

本章首先对系统开发的可行性进行了分析，然后对系统的非功能性需求进行了分析，并对系统开发的整体流程以及主要流程操作进行了介绍。



4 系统设计

系统设计是系统开发之前需要做的总体设计，这里主要从系统的架构设计，后台的包括架构设计以及前台页面结构设计，模块设计等进行阐述.

4.1 数据集设计

在构建基于Python的高速公路违规行为检测系统时，数据集的设计是至关重要的一环。为了确保系统的准确性和鲁棒性，我们精心设计了数据集，并进行了详细的标注工作。

4.1.1数据收集

我们采集工作专注于机动车主副驾驶未系安全带的行为识别。共收集了190张具有代表性的场景图片，涵盖了不同的角度、光照条件和背景环境，以确保数据集具有丰富的多样性和代表性。通过收集这些多样化的图片，我们能够模拟出实际应用中可能遇到的各种情况，从而提高系统的泛化能力。

4.1.2图像标注

为了训练Faster R-CNN目标检测模型，我们需要对收集的图片进行详细的标注。我们采用了专业的图像标注工具，如LabelImg，来进行这一工作。LabelImg是一款开源的图像标注工具，它提供了直观易用的界面，使得标注过程变得高效且准确。

在标注过程中，我们为每张图片中的目标区域绘制了边界框，并指定了相应的类别。这些类别包括车（car）、主驾驶系安全带（zhu_yes）、主驾驶未系安全带（zhu_no）、副驾驶系安全带（fu_yes）和副驾驶未系安全带（fu_no）。这些标注信息会被保存为符合Faster R-CNN格式的标注文件，如.txt或.xml文件。标注文件中包含了每个目标的类别标签和边界框的坐标信息，这些信息是后续模型训练所必需的。

对于每张图片，我们会在LabelImg中手动绘制一个或多个边界框来包围目标区域。然后，我们会为每个边界框指定一个类别标签（如0代表车，1代表主驾驶系安全带，2代表主驾驶未系安全带，3代表副驾驶系安全带，4代表副驾驶未系安全带），并保存标注信息。Faster R-CNN模型在训练过程中会利用这些标注信息来学习目标的特征和分类方式。

通过细致的标注工作，我们确保了数据集的准确性和完整性，为后续的模型训练提供了有力的支持。同时，我们也为系统的实际应用打下了坚实的基础，使得系统能够准确识别出不同角度、光照和背景下的交通违法行为。数据集如图4-1所示。

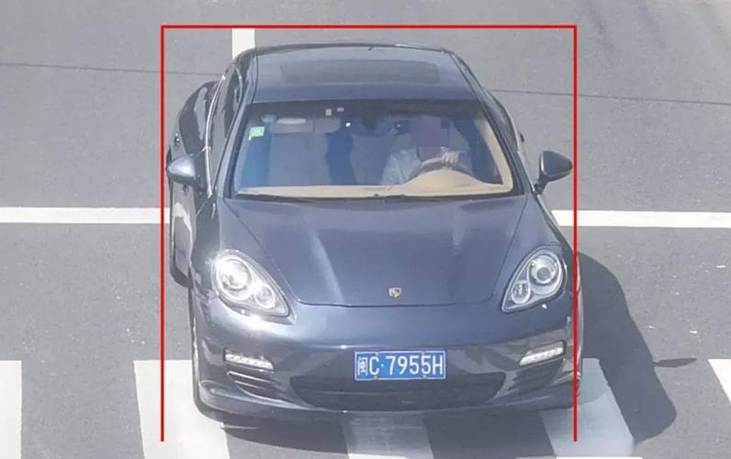

图4-1 数据集

4.2 模型训练设计

4.2.1 选择 Faster R-CNN算法

Faster R-CNN 作为目标检测领域的一种经典算法，展现出诸多优势。其核心在于通过创新的网络架构以及优化的特征提取与目标检测机制，实现了更高的检测精度。例如，它通过引入区域建议网络（Region Proposal Network, RPN）和端到端的训练方式，能够更好地融合不同尺度的特征信息，从而精准地捕捉目标在图像中的细节特征。同时，在算法的计算优化方面下了功夫，减少了不必要的计算开销，使得推理速度更快，能满足实时交通违法行为识别的需求，比如在处理视频流中的交通场景时，可以快速给出检测结果。

4.2.2 配置训练参数

学习率：学习率设定为 0.001，学习率在模型训练过程中起着关键作用，它决定了每次迭代时模型参数更新的步长。如果学习率过大，可能会导致模型无法收敛甚至发散，使得训练过程不稳定；而学习率过小，则会使模型收敛速度过慢，训练时间大幅增加。采用 0.001 的学习率经过多次实验验证，在该交通违法行为识别任务的模型训练中能够使参数以较为合适的速度向最优值靠近。

批次大小：将批次大小设置为 64。批次大小决定了每次送入模型进行训练的数据样本数量。较大的批次大小可以利用更多的数据并行计算优势，在一定程度上提高训练效率，但同时也对硬件资源（如 GPU 内存）有更高要求。选择 64 这个适中的批次大小，既能保证模型在每次迭代中接触到足够多的不同交通场景样本以学习其共性和差异，又不会因数据量过大而超出硬件处理能力。

训练轮数：确定训练轮数为 100 轮。训练轮数表示整个训练数据集被完整遍历的次数，足够的训练轮数能让模型充分学习到数据中的特征模式。过少的轮数可能导致模型欠拟合，无法准确识别各种交通违法行为；而过多轮数则可能引发过拟合，使模型在训练集上表现很好，但在实际测试的新数据上性能下降。经过实验与验证，100 轮训练能让基于 Faster R-CNN 的交通违法行为识别模型达到较好的泛化能力与检测精度的平衡。

4.2.3 使用 GPU 加速训练过程

在模型训练时，利用 GPU（图形处理器）强大的并行计算能力来加速训练过程。GPU 拥有大量的计算核心，相较于 CPU（中央处理器），它更擅长处理大规模的矩阵运算，而深度学习模型训练中的前向传播、反向传播等计算过程都涉及到大量的矩阵运算。例如，在计算卷积层的卷积操作、全连接层的权重更新等环节，GPU 可以同时对多个数据元素进行并行计算，大大缩短了每一轮训练所需的时间，从而提高整体训练效率，使原本可能需要长时间才能完成的 100 轮训练可以在相对较短的时间内结束。

4.2.4 保存最佳模型权重文件

在训练过程中，模型的性能（如检测精度、损失值等指标）会随着训练轮数的增加而不断变化。通过在每一轮训练结束后，对模型在验证数据集上的性能进行评估，记录表现最佳的模型状态对应的权重文件。常用的评估指标可以是平均精度均值（mAP）等。

从算法角度来看，设模型在第  轮训练后的验证集上的性能评估指标值为 Mi在训练过程中记录每一轮的  Mi，并比较各轮的 Mi值大小：

将该轮对应的模型权重文件保存下来，后续在进行交通违法行为识别推理时，就加载这个最佳权重文件，使得模型能够以最优的性能对输入的图像或视频流中的手势进行准确识别。

通过上述完整的模型训练设计流程，基于 Faster R-CNN算法 算法的高速公路违规行为检测系统的模型可以得到有效训练，为后续的实际应用奠定良好基础。

4.3用户界面设计

4.3.1 使用 PyQt5 开发跨平台图形用户界面

PyQt5 是一套功能强大且广泛应用于 Python 编程语言的 GUI（图形用户界面）框架，它具有良好的跨平台特性，这意味着开发出的高速公路违规行为检测系统的用户界面可以在多种主流操作系统（如 Windows、Linux、macOS 等）上稳定运行，无需针对不同平台进行大量的重写工作，极大地节省了开发成本与时间。

在界面的整体风格打造上，秉持简洁、直观的设计理念。简洁体现在避免过多复杂、冗余的元素堆积，使得用户一进入界面就能快速聚焦于核心功能区域，不会产生视觉上的混乱与操作上的困惑。直观则要求各个功能按钮、显示区域等布局合理且表意清晰，用户无需复杂的学习过程就能明白如何操作以及从何处获取相应信息，例如视频选择区域、播放控制按钮以及预测结果展示区等都有明确且符合常规认知的布局与标识。

4.3.2 界面功能设计

视频选择：为用户提供便捷的视频文件选择入口，通常可以通过点击对应的按钮（如 “选择视频” 按钮）弹出文件选择对话框，让用户能够从本地磁盘的指定文件夹中轻松定位到想要进行交通违法行为识别分析的视频文件。这个功能方便用户自主决定分析的素材来源，提高系统的灵活性与实用性。

播放功能：通过专门设计的 “播放” 按钮，用户点击后能够启动视频的播放，按照正常的帧率顺序展示视频内容，便于实时观察视频中的交通场景。暂停功能：在视频播放过程中，“暂停” 按钮允许用户随时暂停视频画面，比如当看到感兴趣的交通违法行为画面或者需要仔细查看某一帧时，可及时暂停以便更好地观察细节。停止功能：“停止” 按钮则用于彻底结束视频播放，使视频回到初始未播放的状态，方便用户重新选择播放或者更换视频进行分析。

预测结果显示：这是界面的核心输出部分，系统对视频中的交通违法行为进行识别并分析预测后，将相应的结果以清晰、易懂的方式展示在此区域。例如，可以以文字形式呈现识别出的交通违法行为类别（如 “主驾驶未系安全带”“副驾驶系安全带” 等），还可能结合一些可视化的图标或者标注框等在对应的视频帧画面上突出显示交通违法行为所在位置及识别情况，方便用户直观地了解系统的识别成果。

4.3.3 采用 QThread 实现视频处理的异步操作

视频处理（尤其是在实时进行交通违法行为识别分析时）往往涉及到较为复杂且耗时的计算任务，例如对视频每一帧进行特征提取、通过 Faster R-CNN算法 模型进行预测等操作。如果这些操作都在主线程中同步执行，会导致界面出现卡顿现象，严重影响用户体验。

而利用 QThread（PyQt5 中的线程类）实现视频处理的异步操作可以很好地解决这个问题。其原理是将视频处理相关的复杂任务放置到单独的线程（工作线程）中去执行，主线程则主要负责维护界面的响应与更新，比如响应用户的各种交互操作（点击按钮等）以及及时更新界面显示元素（如视频帧画面、预测结果显示等）。两个线程并行工作且互不干扰，这样在视频处理的同时，界面依然能够流畅地响应用户操作，确保整个系统使用过程中给用户一种顺滑、无卡顿的感觉。

4.3.4 使用 QLabel 与 QPushButton 实现相关功能

QLabel：它在界面中起着重要的展示作用。一方面，用于显示视频帧，即将从视频文件中读取并解码后的每一帧图像实时展示在对应的界面区域，让用户可以像观看普通视频一样看到画面内容；另一方面，也用于显示预测结果，如将系统识别出的交通违规行为等展示在指定的结果显示区域，便于用户查看。通过合理设置 QLabel 的属性（如大小、位置、文本格式等），可以使其很好地适配整个界面布局与功能需求。

QPushButton：作为主要的用户交互元素，通过创建不同功能的 QPushButton 实例来实现各种交互功能。例如前面提到的 “选择视频”“播放”“暂停”“停止” 等按钮都是基于 QPushButton 实现的。通过为其绑定相应的槽函数（在 Python 中通常使用 pyqtSignal 和 slot 机制来实现信号与槽的关联），当用户点击按钮时，对应的操作函数被触发执行，从而实现对应的功能逻辑，比如点击 “播放” 按钮触发视频播放的逻辑代码，实现视频的播放操作。



5系统实现

1. 1. 1. “主驾驶未系安全带”交通违法行为识别

“主驾驶未系安全带”是交通违法行为识别中最具代表性的静态场景之一。在识别过程中，系统首先会利用摄像头捕获包含驾驶员的视频帧，并对其进行预处理，如灰度化、滤波降噪等，以提高图像质量。随后，系统会通过背景减除技术，将驾驶员区域从复杂的背景中分离出来。在特征提取阶段，系统会计算驾驶员区域的形状、大小、纹理等特征，这些特征能够反映出手势的几何和形态信息。接着，这些特征会被输入到预先训练好的Faster R-CNN算法模型中，模型会根据学习到的知识对这些特征进行分类，最终确定驾驶员是否系安全带，系统演示如图5-1所示

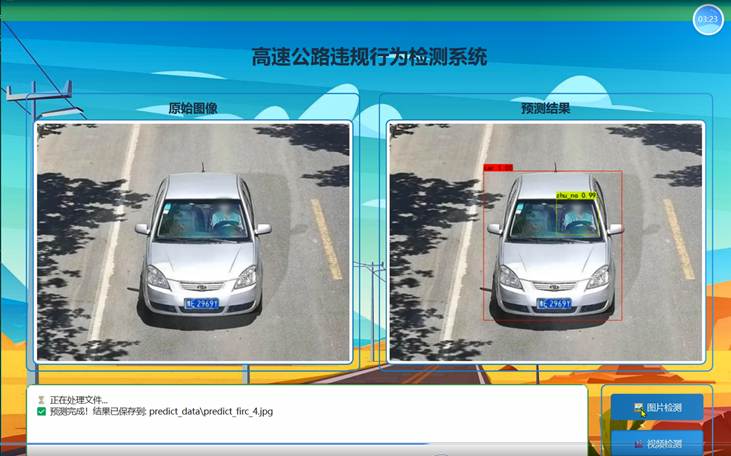

图5-1 “主驾驶未系安全带”演示图

1. 1. 1. “副驾驶未系安全带”交通违法行为识别

“副驾驶未系安全带”与“主驾驶未系安全带”类似，但副驾驶的位置和视角可能有所不同。在识别过程中，系统同样会先对视频帧进行预处理和背景减除，然后提取副驾驶区域的特征。由于副驾驶区域可能受到光照和阴影的影响，因此在特征提取和分类阶段需要更加精细的处理。为了应对这些挑战，我们采用了更加复杂的特征提取算法，如卷积神经网络（CNN）中的深层特征提取技术，以捕捉更加细微的特征，系统演示如图5-2所示。

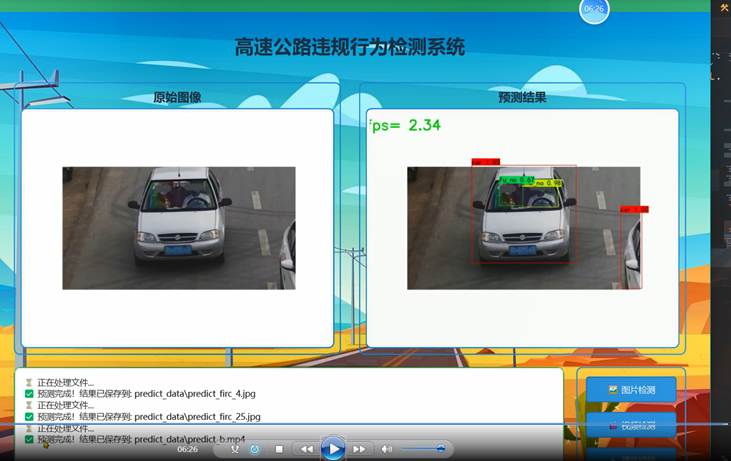

图5-2  “副驾驶未系安全带”演示图

1. 1. 1.  “车辆”识别

“车辆”识别主要关注车辆本身，包括车辆的类型、位置和状态等。在识别过程中，系统需要准确地捕捉车辆的形态特征和位置信息。为了实现这一目标，我们采用了Faster R-CNN算法，该算法能够处理复杂的背景和多目标场景，并准确地识别和定位车辆。系统会通过背景减除技术，将车辆区域从复杂的背景中分离出来，然后提取车辆区域的特征，如形状、大小、纹理等。这些特征会被输入到预先训练好的Faster R-CNN模型中，模型会根据学习到的知识对这些特征进行分类，最终确定车辆的类型和状态，系统演示如图5-3所示。

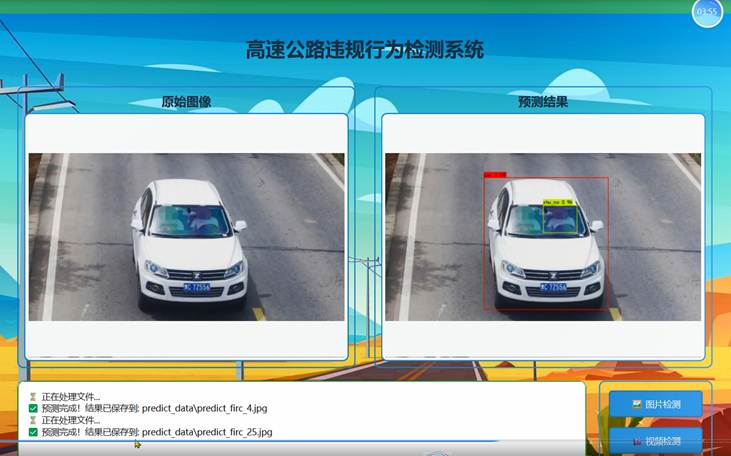

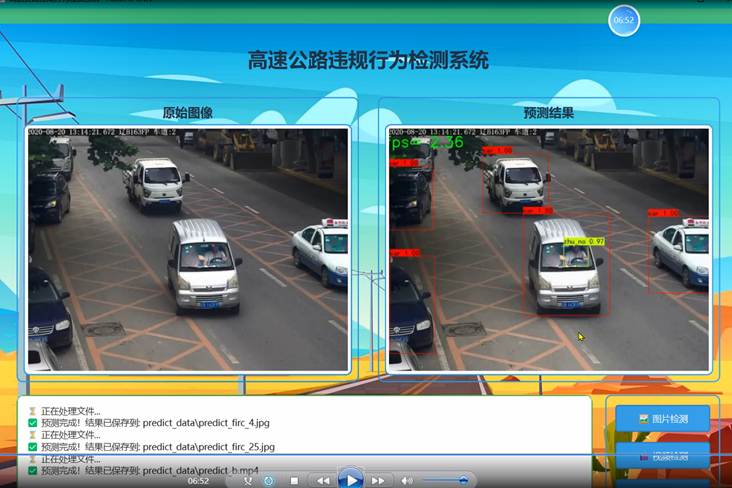

图5-3 “车辆”识别演示图



6 系统测试

6.1 系统测试目的

系统由于是个人开发的，开发过程中当然避免不了出现各类的问题，包括个人代码的问题以及兼容性等问题。正是在这样的背景下，需要进行测试，测试包括兼容性测试和典型测试用例的功能性测试两类。

6.2 系统兼容性测试

系统兼容性测试旨在评估高速公路违规行为检测系统在不同硬件平台、操作系统以及软件环境下的表现。这一测试对于确保系统能够在广泛的用户群体中稳定运行至关重要。

6.2.1测试目的：

确保系统能够在不同的硬件平台上正常运行，包括不同品牌、型号的电脑和移动设备。

验证系统在不同操作系统（如Windows、macOS、Linux、Android、iOS等）上的兼容性。

检查系统与其他软件应用（如浏览器、办公软件、图像处理软件等）的共存情况，避免冲突或性能下降。

6.2.2测试方法：

准备多种硬件平台和操作系统环境，涵盖主流和非主流的配置。

在每个测试环境中安装高速公路违规行为检测系统，并进行基本的配置和设置。

执行一系列预定义的交通违法行为识别任务，记录系统的响应速度、识别精度以及资源占用情况。

检查系统与其他软件的兼容性，确保它们能够同时运行而不会相互影响。

6.2.3预期结果：

系统能够在所有测试环境中稳定运行，无崩溃或严重性能下降现象。

交通违法行为识别精度和响应速度在不同环境中保持一致或略有波动，但不影响用户体验。

系统与其他软件应用能够共存，不会产生冲突或资源争用问题。

6.3 功能性测试

功能性测试是验证高速公路违规行为检测系统是否按照预期实现其各项功能的重要手段。这一测试旨在确保系统的所有功能都能够正常工作，并满足用户的实际需求。

6.3.1测试目的：

验证系统能否准确识别并分类不同的手势（如石头、布、剪刀等）。

检查系统的实时响应能力和处理速度，确保在实时应用场景中能够流畅运行。

评估系统的用户界面友好性和易用性，确保用户能够轻松上手并高效使用。

6.3.2测试方法：

准备一系列包含不同手势的图片和视频样本，涵盖各种角度、光照和背景条件。

使用这些样本对系统进行测试，记录系统的识别结果、响应时间以及错误率。

模拟实际应用场景，如手势控制游戏、智能家居控制等，评估系统的实时响应能力和处理速度。

邀请一定数量的用户参与测试，收集他们的反馈意见，评估系统的用户界面友好性和易用性。

6.3.3预期结果：

系统能够准确识别并分类不同的手势，识别精度达到或超过预期标准。

在实时应用场景中，系统能够流畅运行，响应时间控制在可接受范围内。

用户界面友好且易用，用户能够轻松上手并高效使用系统。同时，用户反馈积极，对系统表示满意或提出改进建议。

6.4 本章小结

本章主要介绍了先对系统进行了兼容性的测试，然后在针对系统的主要功能进行了用例测试，测试结果表明，系统符合既定的功能需求目标。
