（学习笔记）3.6 控制（3.6.1 条件码& 3.6.2 访问条件码）

---

线索栏

1. 核心机制：机器代码如何实现C语言中的条件控制（如if、while）？
2. 条件码：CPU维护了哪几个单比特的条件码寄存器？ADD指令执行后，它们如何被设置？（以t = a + b为例）
3. 专用指令：除了算术/逻辑指令，哪两条指令只设置条件码而不改变目的寄存器？它们分别基于什么操作？
4. SET指令：访问条件码的第一种方式是什么？SET指令的目的操作数是什么大小？
5. 命名与规律：如何从SET指令的后缀（如l, b, e, ne）判断它用于有符号比较还是无符号比较？setg和 setnle是什么关系？
6. 代码生成：编译器如何生成指令序列来计算表达式 a < b？（以comp函数为例，结合CMP、SET、MOVZ指令
7. 类型推导：如何根据给定的CMP/TEST和SET指令序列，反向推断出源代码中数据的类型（int？unsigned long？）和比较操作（<？>=？）？（练习题3.13， 3.14）

---

笔记栏

1. 控制流基础

1）目标

实现C语言的条件语句、循环等。

2）机器级机制

（1）测试数据：通过运算设置条件码（Condition Codes）。
（2）改变控制流：根据条件码，通过JUMP指令跳转到代码的不同部分。

2. 条件码寄存器

CPU维护一组单比特寄存器，描述最近一次算术/逻辑运算的属性：

条件码	名称	触发条件 (以 t = a + b为例)	解释
CF​	进位标志	(unsigned)t < (unsigned)a	无符号溢出（最高位进位）
ZF​	零标志	(t == 0)	结果为0
SF​	符号标志	(t < 0)	结果为负数（符号位为1）
OF​	溢出标志	(a<0 == b<0) && (t<0 != a<0)	有符号溢出

设置规则

（1）LEA指令不改变条件码。
（2）图3-10中大多数指令（ADD, SUB, INC, DEC, 位运算等）都会设置条件码。
（3）移位操作：CF= 最后移出的位；OF=0。

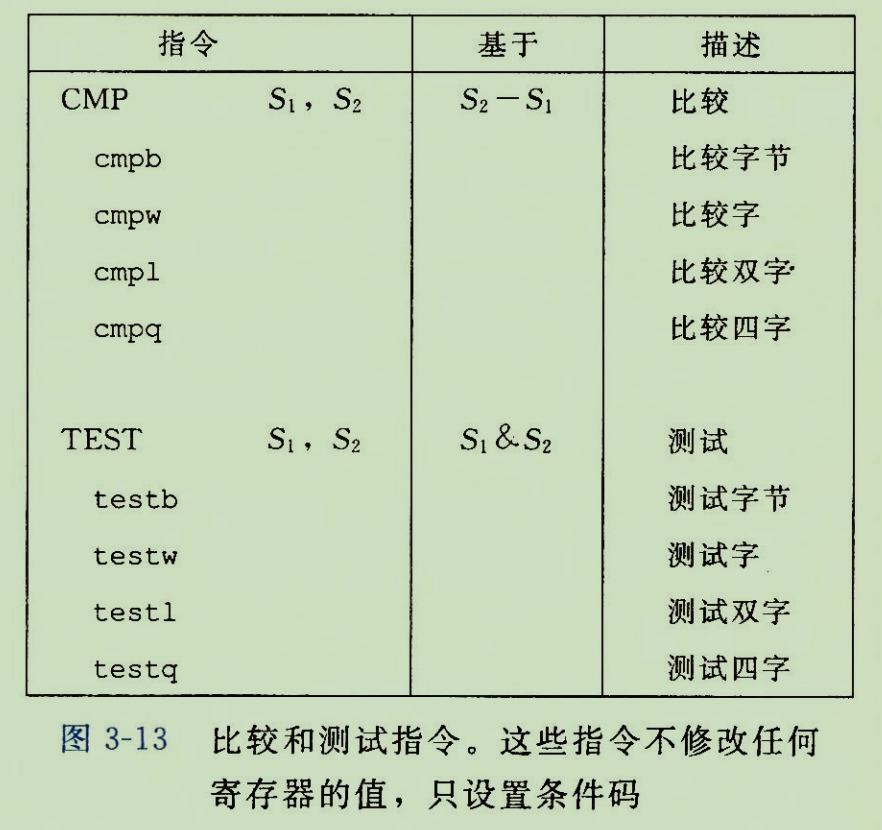

3. 比较与测试指令 (CMP & TEST)

这两条指令只设置条件码，不改变目的寄存器。

指令类	行为 (ATT格式)	描述
CMP S1, S2​	计算 S2 – S1， 据此设置条件码	比较。操作数顺序与SUB相反 (CMP b, a比较 a和 b)。
TEST S1, S2​	计算 S1 & S2， 据此设置条件码	测试（通常用于检查位或是否为0）。

4. 访问条件码：SET指令

SET指令根据条件码的某种组合，将一个字节（Byte）​ 设置为0或1，这是访问条件码的第一种方式。

1）指令格式

setX D， 其中X是表示条件组合的后缀，D是单字节寄存器（如%al）或内存地址。

2）关键后缀规律

（1）用于有符号比较：g(greater), l(less), e(equal)等。
（2）用于无符号比较：a(above), b(below), e(equal)等。

3）同义名

同一条机器指令可能有多个名字（如setg≡ setnle）。

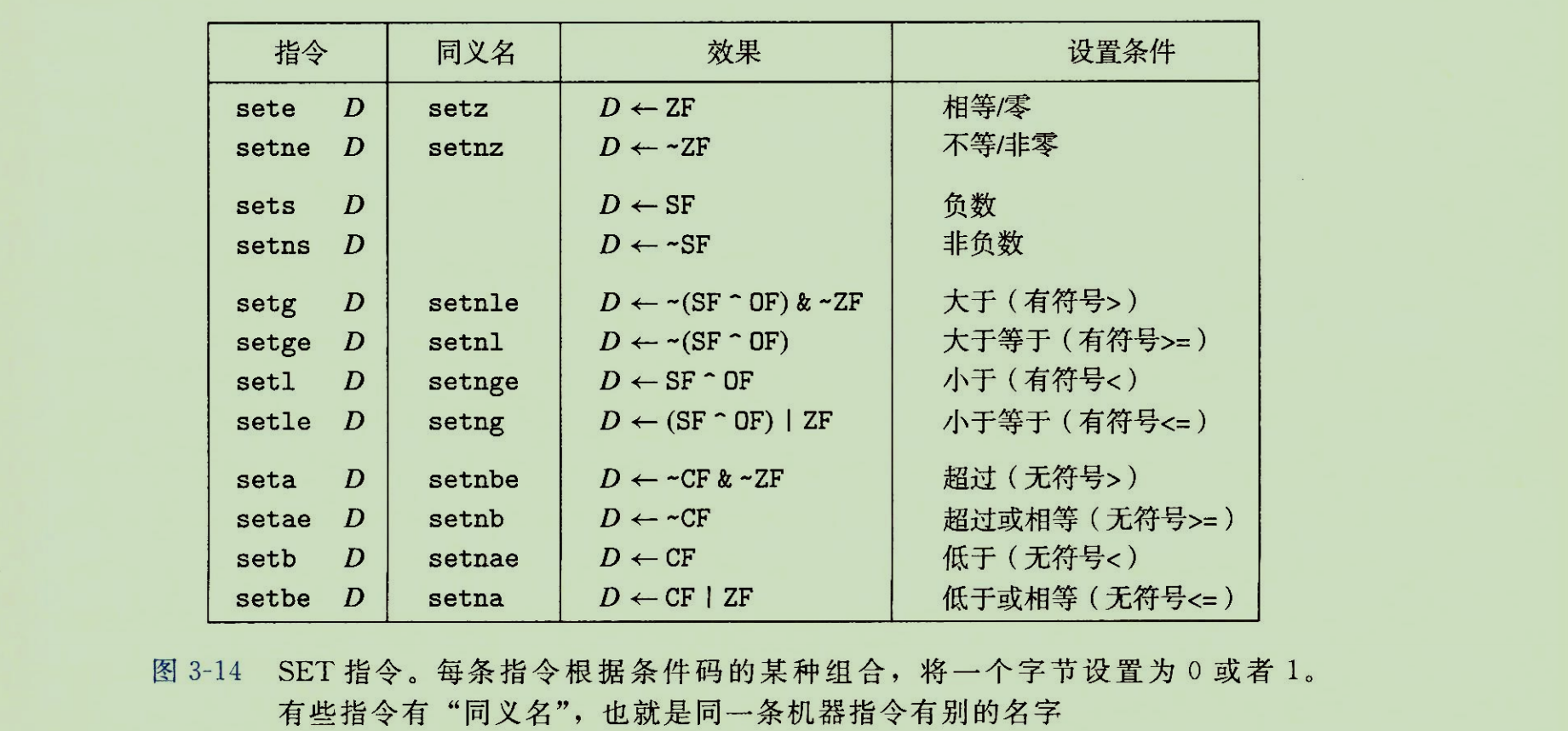

4）SET指令表（图3-14）要点

5. 代码示例：comp函数

int comp(data_t a, data_t b) { return a < b; }
// a in %rdi, b in %rsi

comp:
    cmpq  %rsi, %rdi   # 比较 a 和 b (计算 a - b)
    setl  %al          # 若 a < b (有符号)，则 %al = 1，否则为0
    movzbl %al, %eax   # 零扩展%al到%eax (同时清零高4字节)
    ret

关键步骤

CMP→ SET→ MOVZ扩展。

6. 练习题

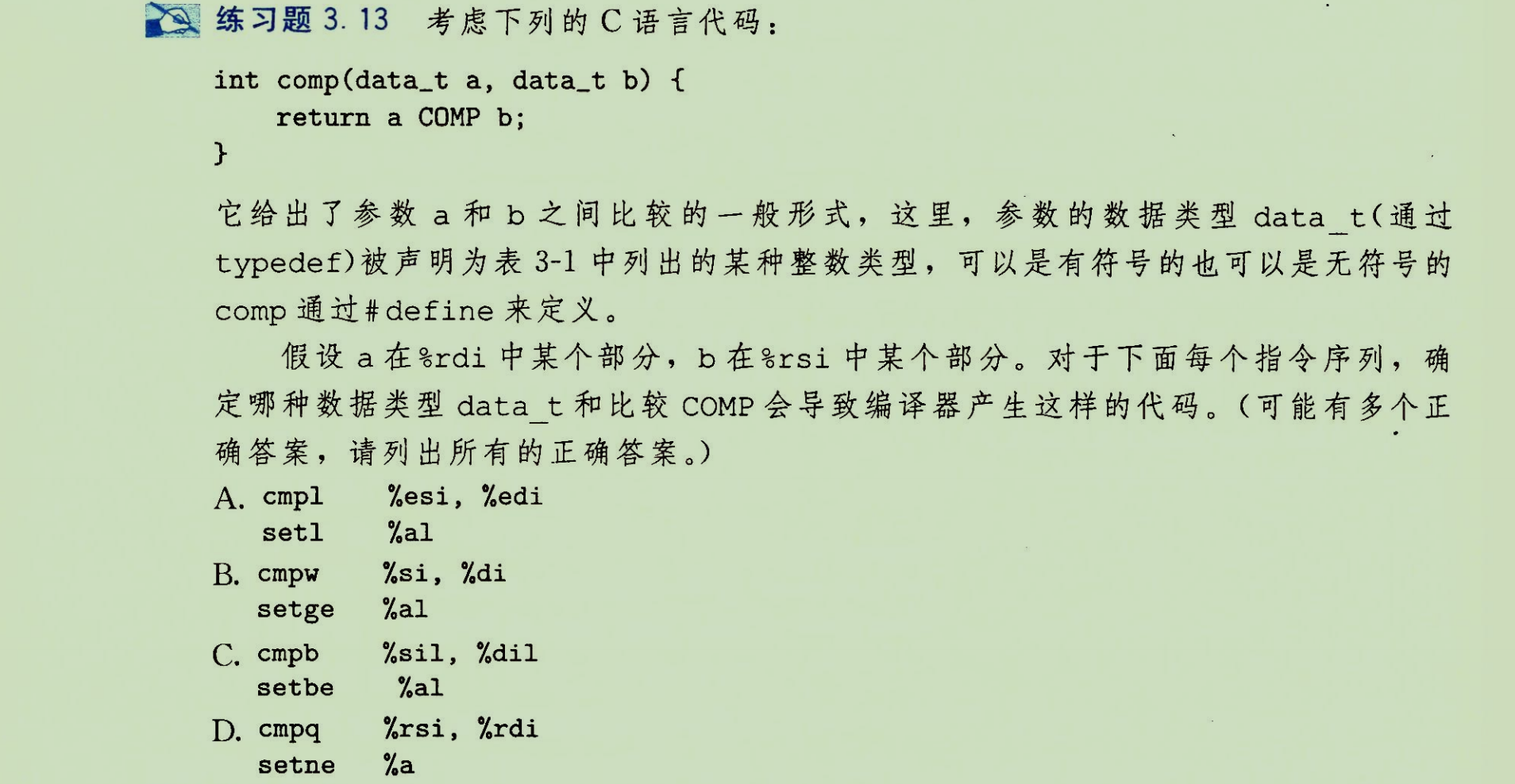

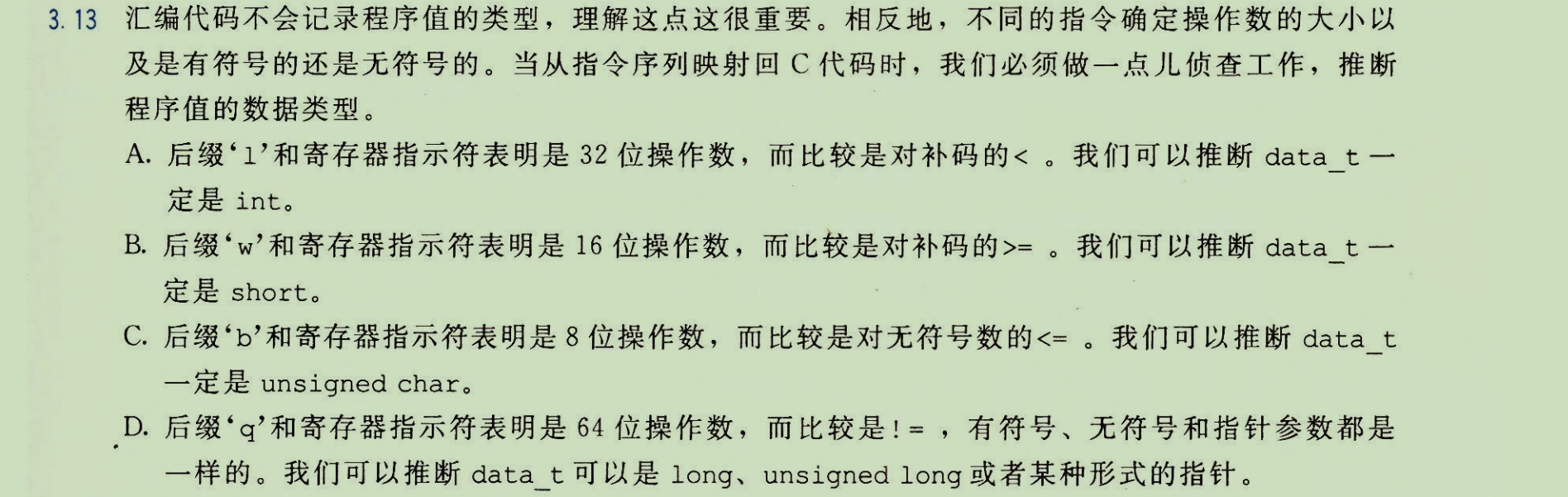

练习题3.13

根据指令序列推断data_t和COMP。
A. cmpl %esi, %di; setl %al
cmpl：操作双字（4字节）→ data_t= int。
setl：有符号小于 → COMP= <。

B. cmpw %si, %di; setge %al
cmpw：操作字（2字节）→ data_t= short。
setge：有符号大于等于 → COMP= >=。

C. cmpb %sil, %dil; setbe %al
cmpb：操作字节（1字节）→ data_t= char。
setbe：无符号低于等于 → COMP= <=(无符号)。

D. cmpq %rsi, %rdi; setne %al
cmpq：操作四字（8字节）→ data_t= long或 unsigned long或指针。
setne：不等于（不区分符号）→ COMP= !=。

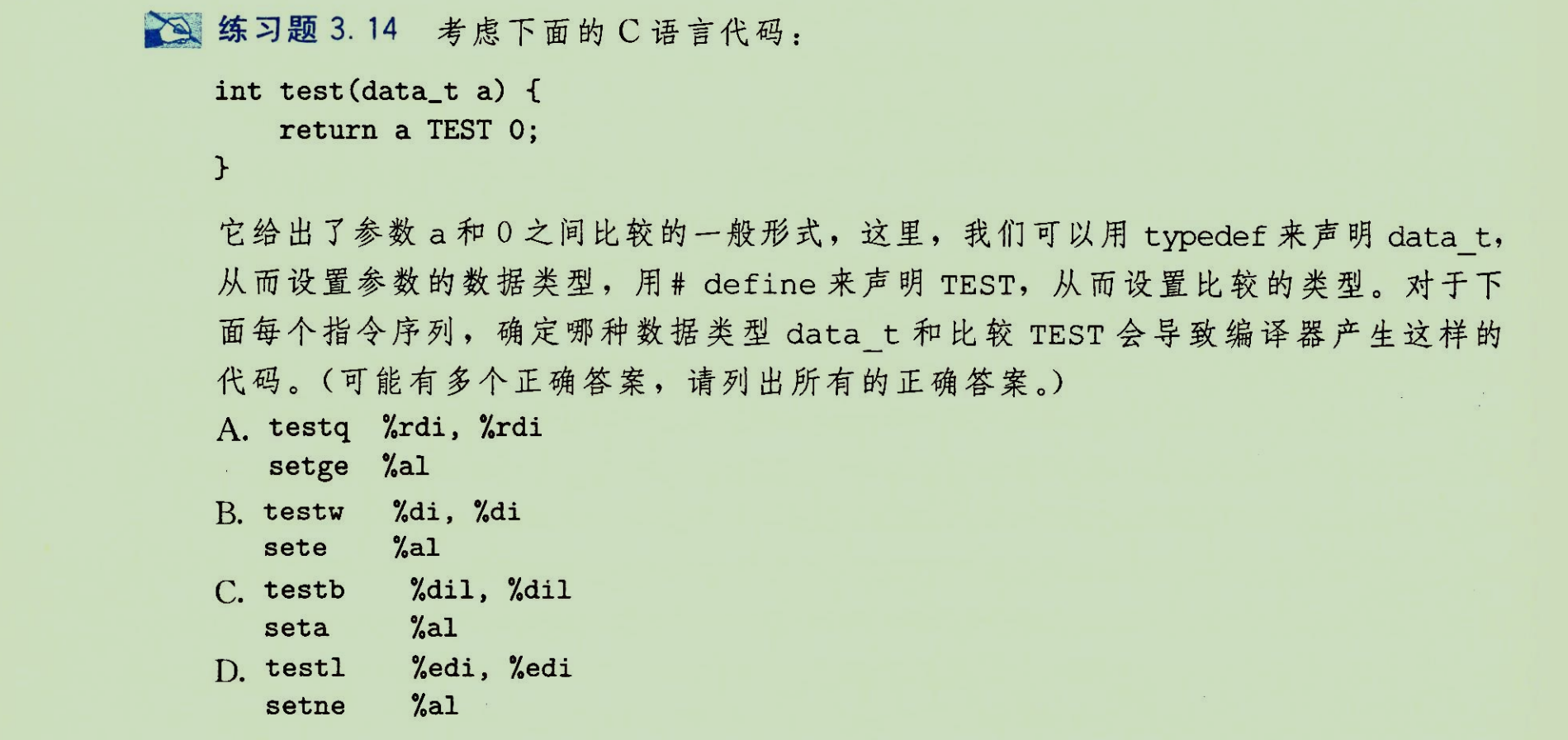

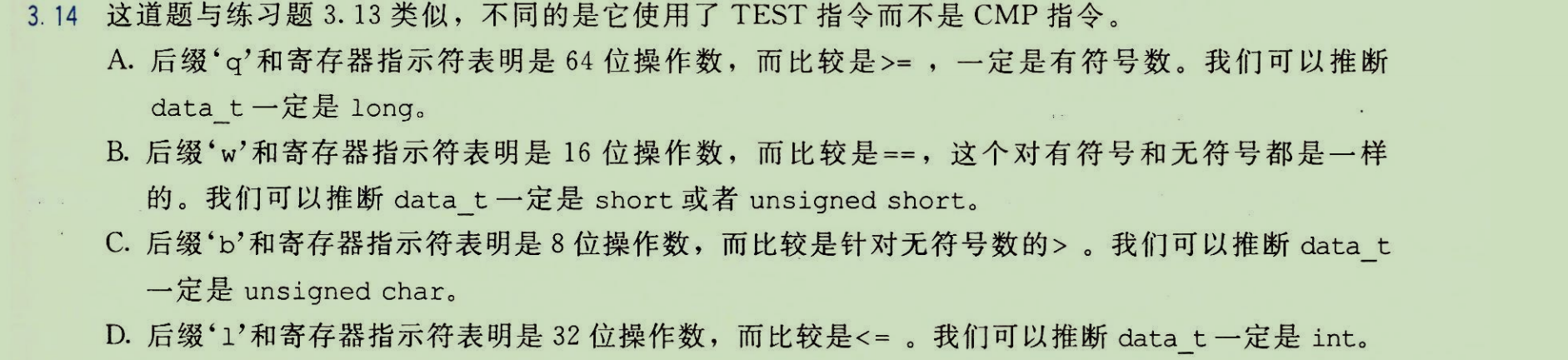

练习题3.14

根据TEST和SET推断data_t和TEST。TEST a, a用于测试a本身。
A. testq %rdi, %rdi; setge %al
testq：测试8字节 → data_t= long。
setge：有符号非负 → TEST= >=0。

B. testw %di, %di; sete %al
testw：测试2字节 → data_t= short。
sete：等于0 → TEST= ==0。

C. testb %dil, %dil; seta %al
testb：测试1字节 → data_t= char或 unsigned char。
seta：无符号大于 → 在TEST后，a>0等价于 a != 0→ TEST= !=0(但更准确是>0，对无符号数两者等价)。

D. testl %edi, %edi; setne %al
testl：测试4字节 → data_t= int。
setne：不等于0 → TEST= !=0。

---

总结栏

本节是理解机器级控制流的基石，引入了条件码系统及如何通过SET指令将其转换为布尔值。

1. 条件码是状态记录器：CF, ZF, SF,OF四个标志位记录了上一次算术/逻辑运算的关键副作用（溢出、零、符号）。CMP和TEST是专门为比较测试而设、不修改操作数的指令。
2. SET指令是转换器：它将条件码的复杂组合（如图3-14中的SF^OF）转换为一个简单的布尔值（0或1），存入一个字节。这是实现C语言关系表达式（如a<b）返回值的关键步骤。
3. 机器不区分类型，但指令选择体现语义：CPU执行相同的CMP指令，但根据后续SET指令的不同后缀（lvsb）来决定进行有符号还是无符号比较。这是理解汇编代码中数据类型信息的关键。
4. 规律性：SET指令的后缀命名具有规律：l/g系列用于有符号，a/b系列用于无符号。e/ne通用。条件组合基于CMP a,b（计算a-b）的结果。
5. 逆向工程训练：练习题3.13和3.14强化了从指令序列到高级语言结构的反向推理能力。需综合指令后缀（b/w/l/q）→数据类型大小、SET后缀（l/b/a/g…）→ 比较类型和符号性两条线索。

核心启示：计算机通过“先计算状态，后查询状态做出决策”来实现条件分支。条件码系统是这一“状态”的标准化、硬件化的表示。SET指令是连接底层状态与高层逻辑判断的桥梁。掌握条件码和SET指令，是理解后续JUMP（条件跳转）和CMOV（条件传送）指令的基础。
